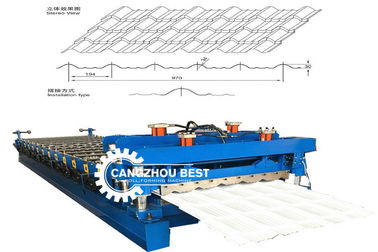

Szczegóły Produktu:
|
Rodzaj: | Maszyna do formowania rolek z napędem łańcuchowym | Grubość: | 0,3-0,6 mm |
---|---|---|---|
Szerokość: | 1250 MM | Gwarancja: | 2 lata |
wymiar: | 6,7 * 1,6 * 1,3 m | Baza sprzętu: | Stalowa rama 300H |
High Light: | maszyna do formowania rolek dachowych,maszyna do formowania dachówek stalowych |
Szybkie Szczegóły
1. Nadaje się do obróbki: Kolorowa blacha stalowa
2. Szerokość płyty: 1220 mm
3. Rolki: 15 rzędów
4. Wymiary: 8,2 * 1,55 * 1,51 m
5. Moc: 4 + 4 kW
6. Materiał toczny: stal 45 # (chromowana powierzchnia)
7. Grubość płytki: 0,3-0,6 mm
8. Napięcie: 380 V 50 Hz 3 fazy
9. Materiał płyty tnącej: Cr12
10. Hydrauliczny: 40 #
11. Dokładność przetwarzania: w granicach 1,00 mm
12. System sterowania: sterowanie PLC
SPECYFIKACJE DLA Maszyna do formowania rolek dachowych ze stalowymi dachami
|
|||
Główna maszyna do formowania rolek
|
Stacja Roller | 12 rzędów | |
Materiał wałka | Wysokiej jakości kuta stal 45 # pokryta chromem twardym | ||
Materiał noża | Stal formy Cr12 z ulepszoną obróbką cieplną | ||
Materiał
|
Rodzaj | PPGI GI AL | |
Szerokość materiału | dostosowane | ||
Grubość materiału | 0,3-0,8 mm | ||
Inne
|
Prędkość | 20 m / min | |
System PLC | EURA lub niestandardowe | ||
Waga | 4..5T |
Główne składniki
Decoiler / Uncoiler | 1 jednostka |
Przewodnik żywieniowy | 1 jednostka |
Maszyna do formowania rolek płytki głównej | 1 jednostka |
Prasowanie hydrauliczne dla kroku | 1 jednostka |
Hydrauliczny układ tnący | 1 jednostka |
Stacja hydrauliczna | 1 jednostka |
Sterownik komputerowy PLC | 1 jednostka |
Tabele wsparcia | 2 rozdziały |
Dane techniczne
Nazwa maszyny | Maszyna do formowania rolek z glazury | |
Materiał | Grubość | 0,3-0,7 mm |
Szerokość cewki | Wykonane na zamówienie, 1000 mm lub 1200 mm lub 1250 mm | |
Siła plonu | 250–300 Mpa | |
Materiał | PPGI, kolor stali, GI. | |
Decoiler / Uncoiler | Typ odwijacza | Typ ręczny lub hydrauliczny lub automatyczny |
Szerokość cewki | Max. Max. 1250mm 1250 mm | |
ID | 508–610 mm | |
OD | Max. Max. 1500mm 1500 mm | |
Maszyna do formowania rolek glazurowanych | Stacje formujące | 13-18 stacji (w zależności od profili) |
Materiał rolki | 45 # stal, powierzchnia pokryta twardym chromem 0,05 mm | |
Średnica wału | 76 mm | |
Materiał wału | Wysokiej jakości stal 45 # | |
Rodzaj napędu | Przekładnia łańcuchowa | |
Szybkość formowania | 0-15 m / min | |
Główne zasilanie | 5,5 kW | |
Naciśnięcie urządzenia | Typ tłoczenia | Prasowanie typu hydraulicznego |
Tłoczenie pleśni | Stal Cr12 Mov, HRC58-62 | |
Urządzenie tnące | Rodzaj cięcia | Cięcie hydrauliczne |
Materiał matrycy do cięcia | Stal Cr12Mov, HRC58-62 | |
Cięcie Tolerancja | 10 m +/- 1,5 mm | |
Enkoder | Marka OMRON | |
Płytka sterowania elektrycznego PLC | PLC | Marka PANASONIC |
Falownik | Marka YASKAWA | |
Ekran dotykowy | PANASONICE | |
Rodzaj operacji | Ekran dotykowy i przycisk | |
Stacja hydrauliczna | Stacja hydrauliczna | Słynna chińska marka |
Moc hydrauliczna | 5,5 kW | |
Tabele bicia | Rodzaj stołu | Prosty typ bez mocy |
Funkcjonować | Do obsługi gotowych paneli |

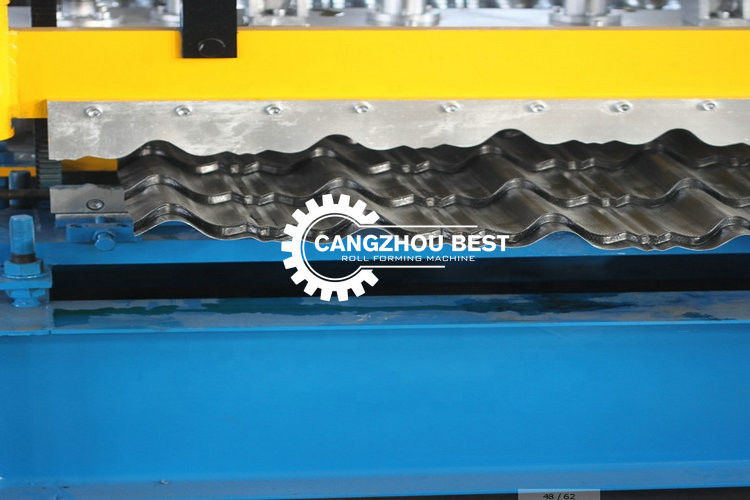

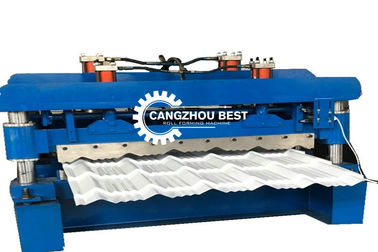

obraz maszyny
Nasze usługi
Serwis przedsprzedażny* Zapytanie i wsparcie konsultacyjne. |
Serwis pogwarancyjny* Szkolenie z instalacji urządzenia, szkolenie z obsługi urządzenia. |
Pakowanie i dostawa
Rozmiar: 7200 (L) * 1450 (W) * 1510 (H) Waga: 4,5 t 1.Główna maszyna do formowania rolek i odwijarka jest nagim opakowaniem (w razie potrzeby możemy również zapakować ją w wodoodporny plastik) 2. System sterowania PLC i pompa silnika są zapakowane w wodoodporny papier, części zamienne w karton. 3. Jeden zestaw maszyny wymaga 40-calowego pojemnika do wysyłki. |
