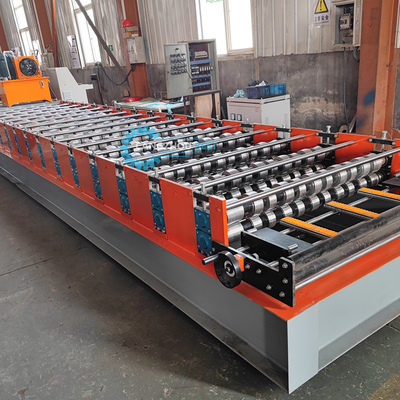

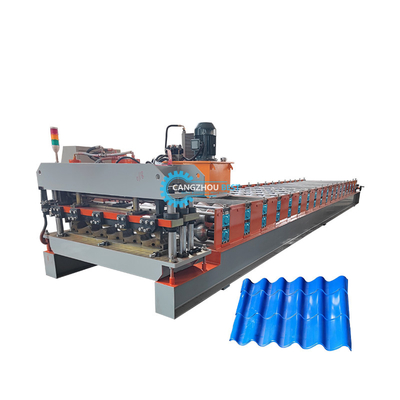

Profesjonalna maszyna do formowania rolki płytek dachowych do produkcji płyt ściennych dachu stalowego
Różne maszyny do tworzenia paneli dachowych mogą wytwarzać różne kształty blach ściennych ze stali dachowej zgodnie z rysunkami i wymaganiami profilu klienta.Płyty ścienne to nowe materiały budowlane o różnej grubości i kolorzeProdukty gotowe są wykorzystywane jako dach i ściany siłowni, lotnisk, teatrów, fabryk, magazynów, garaży, centrów wystawienniczych itp.
Główny parametr
| Nazwa |
Model/nazwa |
Ilość |
Opis techniczny |
| 1. System odwijania |
Automatyczny odwojownik typu ramienia (z sterowaniem ultradźwiękiem) |
1 set |
Rodzaj ramienia, rozszerzający się hydraulicznie, silnik elektryczny aktywnie uwalnia arkusz, z wózkiem z cewką i ręką tłoczącą. |
| 2Główny układ kształtujący |
Urządzenie do wstępnej obcięcia |
1 set |
1.Materiał walcowania: stalowy nr 45 o twardej powierzchni chromowanej.
2Materiał wału walcowego: nie.45
3. Rodzaj wewnętrznej konstrukcji nośnej walca: kolumna przewodnicza
4.Cykloidalny silnik redukcji prędkości przekładni, walki do przodu/do tyłu napędzane łańcuchem, część walków górnych/dolnych napędzana przekładnią
5Materiał do cięcia ostrza Cr12 obróbka tłumiona
6Materiał do drukowania przyjmuje stal nr 45 z obróbką azoturową.
|
| Urządzenie prowadzące do podawania |
1 set |
| Urządzenie do pokrycia folii |
1 set |
| System formowania rolki |
1 set |
| System tłoczenia |
2 zestawy |
| Urządzenie pocięcia |
1 set |
| Całkowite zabezpieczenie |
1 set |
| 3. System wyjściowy |
Tabela wsparcia |
2 zestawy |
Do podtrzymania gotowej płyty |
| 4System hydrauliczny |
1 set |
Oddzielona stacja hydrauliczna dla maszyny głównej i odwojownika. |
| 5. Elektryczny system sterowania |
1 set |
1. PLC sterowanie, koder automatyczne cięcie w długości
2Etap działania: ekran dotykowy + przycisk
3. częstotliwość prądu przemiennego do regulacji prędkości
|
Szczegółowe informacje
Odwieszki
5T ręczny odwojownik
Cechy: Głowica i piwnica są dwoma elementami odwojownika, głowica kurczy się, rozszerza się za pomocą urządzenia mechanicznego ręcznie, po zamocowaniu cewki do głowicy,Następnie umieścić z powrotem cewki z mandrel razem do piwnicy.
Pojemność: żadna;
Siła otwierania i zamykania segmentów: mechaniczna;
Moc obrotowa segmentu: system ciągnięcia poprzez formowanie;
Liczba segmentów: 4 sztuk;
Zakres rozszerzania segmentu: 460 ~ 520 mm;
Wysokość środka mandry: 0,65 m;
Prędkość podawania: zależy od prędkości obrotowej maszyny do formowania rolków;
Maszyny do formowania rol
Rolki: projektowane przez starszych inżynierów za pomocą oprogramowania Auto-cad, wykonane z stali wysokiej jakości 45# przez maszyny CNC i pokryte twardym chromem;
Oś: wykonana ze stali wysokiej jakości 45# przez narzędzia CNC;
ramy nośne: stalowa tablica ścienna do prowadzenia piwnicy łożyska stacji formowania;
Liczba stacji rolkowych: do 18 grup
Materiał do walcowników: stal o wysokiej jakości 45# polerowana i powlekana chromem HRC55-60°
Materiał do wału: stal o wysokiej jakości 45# polerowana i powlekana chromem HRC55-60°
Średnica wału: 70 mm
Grubość panele ramkowej:14 mm
Podstawa: stal 36# sekcji H

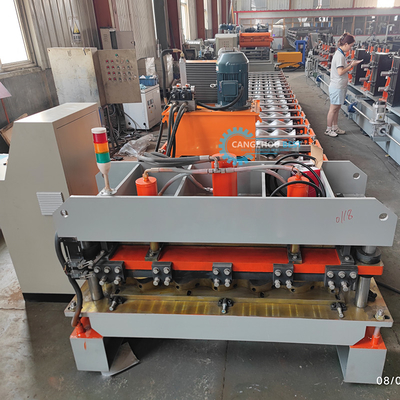

Urządzenie do cięcia
Funkcja: działanie cięcia jest sterowane przez PLC. Główna maszyna automatycznie zatrzymuje się i cięcie odbędzie się. Po cięciu główna maszyna automatycznie się uruchomi.
Zasilanie: stacja hydrauliczna;
ramy: ramy ze stali spawalniczej;
Przełącznik układu układu układu układu układu układu układu:
Obcinanie po formowaniu: obcinanie arkusza po formowaniu w rolce do wymaganej długości;
Pomiar długości: automatyczny pomiar długości.
System hydrauliczny
Stacja hydrauliczna
Po napełnieniu hydraulicznego oleju do zbiornika oleju hydraulicznego pompa napędza maszynę do cięcia, aby rozpocząć pracę cięcia.
Wyposażenie zestawu: System obejmuje zestaw zbiornika hydraulicznego, zestaw hydraulicznej pompy olejowej, dwa rury hydrauliczne i dwa zestawy zaworów elektromagnetycznych.
Wykorzystano najwyższej marki elementy układu hydraulicznego, aby zapewnić stabilność i żywotność, uniknąć wycieków.
Zapewnia początkowe zasilanie przez zamknięty zbiornik oleju, co pozwala zaoszczędzić energię.

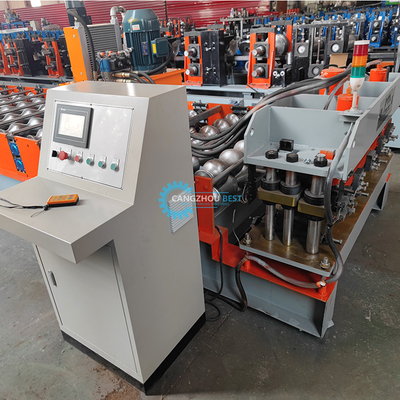

Elektryczny system sterowania
Automatyczne pomiar długości: jedno urządzenie do pomiaru długości, które jest lekko przyciskane na powierzchni blachy stalowej;Tolling będzie toczyć się z prędkością ruchu blachy stalowej, a następnie czuć, aby zmierzyć jej długość; niedokładność długości można łatwo skorygować.
Automatyczne pomiary ilości;
PLC służy do sterowania długością i ilością. Maszyna automatycznie cięcie do długości i zatrzymać, gdy wymagana ilość jest osiągnięta;
Panel sterujący: przełącznik typu przycisk, długość i ilość wyświetlacza LED;
Jednostka długości: milimetr;
funkcja ochrony przed nadmierną obciążeniem silnika, nadprężeniem systemu, krótkim obwodem;
Wyświetlać całkowitą długość i całkowitą ilość wyprodukowaną.
Przepływ procesu
Nasza fabryka
| 1Jak poprosić o dokładną cenę na maszynę do tworzenia ram? |
| 1Zazwyczaj podajemy dokładną cenę na podstawie profilu rysunku, więc jeśli chcesz uzyskać dokładną cenę, proszę najpierw pokazać nam profil rysunku. |
| 2Maszyna może być zaprojektowana w wielu typach i metodach, ponieważ ramka maszyny, marka PLC, marka silnika będą miały wpływ na cenę. |
| 2Warunki płatności: |
| 30% T/T, saldo należy zapłacić przed wysyłką po inspekcji. Akceptujemy również płatność L/C, O/A, D/P. |
| 3Co to za usługa posprzedażna? |
| Okres gwarancji maszyny jest 24 miesiące, jeśli uszkodzone części nie mogą być naprawione, możemy wysłać nowe do zastąpienia za darmo, ale musisz zapłacić koszt ekspresowy sam.dostarczamy wsparcie techniczne na całe życie maszyny do formowania rol T Bar Roll. |
| |
| 4- Jak odwiedzić twoją firmę? |
| a.Lataj na lotnisko w Pekinie: Pociągiem dużych prędkości z Pekin Nan do Cangzhou Xi (1 godzina), wtedy możemy cię odebrać. |
| b.Lataj na lotnisko w Szanghaju: Szybkim pociągiem z Szanghaju Hongqiao do Cangzhou Xi (4,5 godziny), wtedy możemy cię odebrać. |
