Szczegóły Produktu:
|
| Nazwa: | Profesjonalna maszyna do formowania rolek dachówek do produkcji stalowych blach dachowych | Kolor maszyny: | Jako żądanie |
|---|---|---|---|
| Typ płatności: | T/T LC | Prędkość: | 8-12 m/min |
| Materiał rolki: | 45#stal | Materiał wału: | 45#stal |
| Moc: | 8,5 kW | ||
| Podkreślić: | Profesjonalna maszyna do formowania płytek dachowych,Maszyna do formowania płytek dachowych,Profesjonalna maszyna do wykonywania płytek metalowych |
||

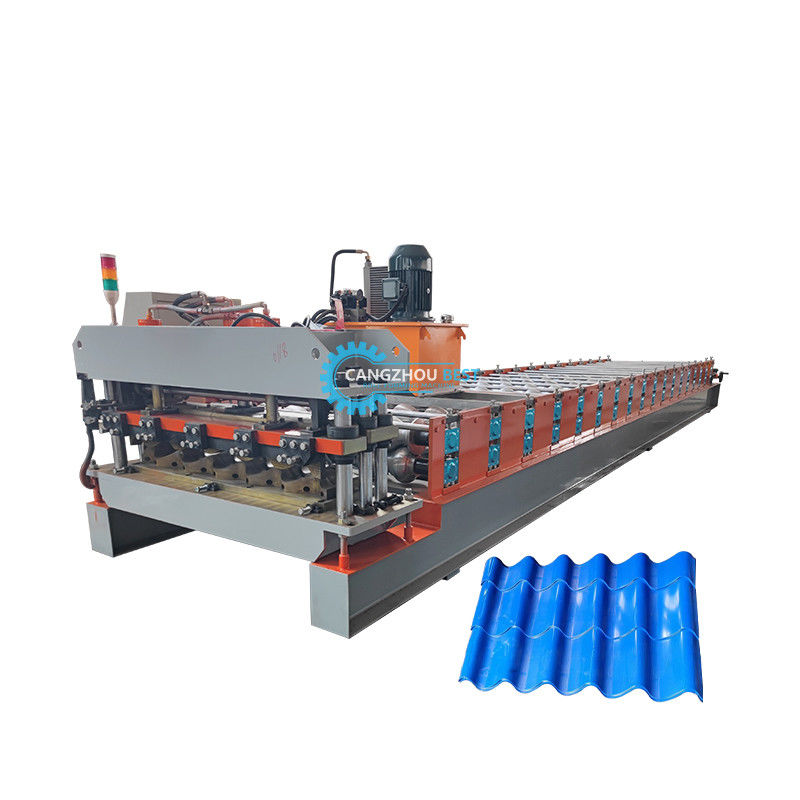

Profesjonalna maszyna do formowania rolek do produkcji stalowych blach dachowych i ściennych
Różne maszyny do formowania paneli dachowych mogą produkować różne kształty stalowych blach dachowych i ściennych zgodnie z rysunkami profilu i wymaganiami klienta. Stalowe blachy dachowe i ścienne to nowe materiały budowlane o różnej grubości i kolorach. Gotowe produkty są używane jako dachy i ściany hal sportowych, lotnisk, teatrów, fabryk, magazynów, garaży, centrów wystawowych itp.
Główny parametr
| Nazwa | Model/Nazwa | Ilość | Opis techniczny |
| 1. System odwijania | Automatyczny odwijak typu ramieniowego (z kontrolą ultradźwiękową) | 1 zestaw | Typ ramieniowy, hydrauliczne rozprężanie, silnik elektryczny aktywnie uwalnia blachę, z wózkiem na cewki i ramieniem dociskowym. |
| 2. Główny system formowania | Urządzenie do wstępnego ścinania | 1 zestaw |
1. Materiał wałka: stal nr 45 z malowaną powierzchnią chromem twardym. 2. Materiał wału rolki: nr 45 3. Typ wewnętrznej konstrukcji nośnej rolki: kolumna prowadząca 4. Silnik reduktora prędkości z przekładnią kołkową cykloidalną, napędzana łańcuchem rolki tylne/przednie, część rolek górnych/dolnych napędzana przekładnią 5. Materiał ostrza tnącego Cr12 obróbka hartowania 6. Materiał matrycy do wykrawania przyjmuje stal nr 45 z obróbką azotowania. |
| Urządzenie prowadzące do podawania | 1 zestaw | ||
| Urządzenie do pokrywania folią | 1 zestaw | ||
| System formowania rolek | 1 zestaw | ||
| System dociskania | 2 zestawy | ||
| Urządzenie do cięcia końcowego | 1 zestaw | ||
| Kompletna osłona bezpieczeństwa | 1 zestaw | ||
| 3. System wyjściowy | Stół podporowy | 2 zestawy | Do podtrzymywania gotowej płyty |
| 4. System hydrauliczny | 1 zestaw | Oddzielna stacja hydrauliczna dla głównej maszyny i odwijaka. | |
| 5. System sterowania elektrycznego | 1 zestaw |
1. Sterowanie PLC, automatyczne cięcie enkodera na długość 2. Etap operacji: Ekran dotykowy + przycisk 3. Częstotliwość AC do regulacji prędkości |
|
Szczegółowe informacje
Odwijak
Odwijak ręczny 5T
Cechy: Trzpień i podstawa to dwa elementy odwijaka, trzpień kurczy się i rozszerza za pomocą urządzenia mechanicznego ręcznie, po zamocowaniu cewki do trzpienia, a następnie włożeniu cewki z trzpieniem razem do podstawy.
Zasilanie: Brak;
Zasilanie otwierania i zamykania segmentów: Mechaniczne;
Zasilanie obrotu segmentu: Ciągnięte przez system formowania;
Liczba segmentów: 4 szt.;
Zakres rozszerzenia segmentu: 460 ~ 520 mm;
Wysokość środka trzpienia: 0,65 m;
Prędkość podawania: zależy od prędkości maszyny do formowania rolek;

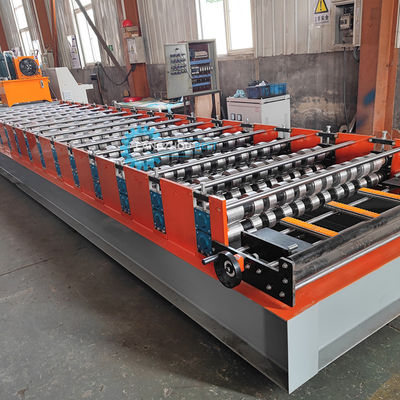

Maszyna do formowania rolek
Rolki: zaprojektowane przez starszych inżynierów za pomocą oprogramowania Auto-cad, wyprodukowane ze stali wysokogatunkowej 45# przez obrabiarki CNC i pokryte twardym chromem;
Wał: wyprodukowany ze stali wysokogatunkowej 45# przez obrabiarki CNC;
Rama nośna: stalowa płyta ścienna prowadząca podstawę łożyskową stacji formowania;
NR. stacji rolek: do 18 grup
Materiał na rolki: wysokogatunkowa stal 45# polerowana i pokryta chromem HRC55-60°
Materiał na wał: wysokogatunkowa stal 45# polerowana i pokryta chromem HRC55-60°
Średnica wału: 70 mm
Grubość panelu ramy: 14 mm
Rama dolna: stal profilowa 36# H
Urządzenie tnące
Funkcja: działanie cięcia jest kontrolowane przez PLC. Główna maszyna automatycznie się zatrzymuje i następuje cięcie. Po cięciu główna maszyna uruchomi się automatycznie.
Zasilanie: stacja hydrauliczna;
Rama: spawana rama stalowa;
Przełącznik skoku: bezkontaktowy przełącznik fotoelektryczny;
Cięcie po formowaniu: odcięcie blachy po formowaniu rolkowym do wymaganej długości;
Pomiar długości: automatyczny pomiar długości.
System hydrauliczny
Stacja hydrauliczna
Jest sterowana przez pompę olejową z kołem zębatym. Po napełnieniu zbiornika oleju hydraulicznego olejem hydraulicznym, pompa napędza maszynę tnącą, aby rozpocząć cięcie.
Dopasowane wyposażenie: System zawiera zestaw zbiornika hydraulicznego, zestaw pompy oleju hydraulicznego, dwa przewody hydrauliczne i dwa zestawy zaworów elektromagnetycznych.
Przyjęto komponenty najwyższej marki systemu hydraulicznego, aby zapewnić stabilność i żywotność, uniknąć wycieków.
Dostarcza początkową moc do noża przez zamknięty zbiornik oleju. Jest wyłączony bez cięcia, co pozwala zaoszczędzić energię.
System sterowania elektrycznego
Automatyczny pomiar długości: jedno narzędzie do pomiaru długości, które jest lekko dociskane do powierzchni blachy stalowej; narzędzie będzie się toczyć z prędkością ruchu blachy stalowej, a następnie wykrywać, aby zmierzyć jej długość; niedokładność długości można łatwo poprawić.
Automatyczny pomiar ilości;
PLC służy do kontrolowania długości i ilości. Maszyna automatycznie odetnie na długość i zatrzyma się po osiągnięciu wymaganej ilości;
Panel sterowania: przełącznik przyciskowy, wyświetlacz LED długości i ilości;
Jednostka długości: milimetr;
Funkcja ochrony przed przeciążeniem silnika, przetężeniem systemu, zwarciem;
Wyświetlanie całkowitej długości i całkowitej wyprodukowanej ilości.
Przebieg Procesu
Nasza fabryka
| 1. Jak poprosić o dokładną wycenę maszyny do produkcji ram? |
| 1.) Zazwyczaj podajemy dokładną wycenę na podstawie profilu rysunku, więc jeśli chcesz uzyskać dokładną wycenę, pokaż nam najpierw profil rysunku. |
| 2.) Maszyna może być zaprojektowana w wielu typach i metodach, dla ramy maszyny, marki PLC, marki silnika, wszystko to wpłynie na cenę. |
| 2. Warunki płatności: |
| 30% T/T, saldo do zapłaty przed wysyłką po kontroli. Akceptujemy również płatność L/C, O/A, D/P. |
| 3. Jaka jest Państwa obsługa posprzedażna? |
| Okres gwarancji na maszynę do produkcji ram wynosi 24 miesiące, jeśli uszkodzonych części nie można naprawić, możemy wysłać nowe do bezpłatnej wymiany, ale musisz sam zapłacić koszty ekspresowe. Zapewniamy wsparcie techniczne przez całe życie maszyny do formowania rolek T Bar. |
| 4. Jak odwiedzić Państwa firmę? |
| a. Leć na lotnisko w Pekinie: Szybkim pociągiem z Pekinu Nan do Cangzhou Xi (1 godzina), a następnie możemy Cię odebrać. |
| b. Leć na lotnisko w Szanghaju: Szybkim pociągiem z Szanghaju Hongqiao do Cangzhou Xi (4,5 godziny), a następnie możemy Cię odebrać. |
