Szczegóły Produktu:
|
| Nazwa: | Maszyna do formowania blach profilowanych dwuwarstwowych do dachówek i blach dachowych ze stali kolo | Kolor maszyny: | jako Żądanie |
|---|---|---|---|
| Typ płatności: | T/T LC | Prędkość: | 8-12 m/min |
| Materiał rolki: | 45#stal | Materiał wału: | 45#stal |
| Moc: | 8,5 kW | ||
| Podkreślić: | maszyna do produkcji blach dachowych,maszyna do formowania dachów z blachy metalowej |
||

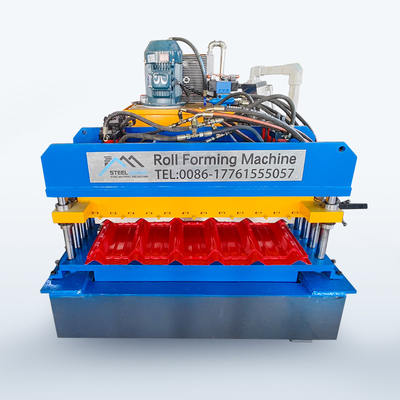

Maszyna do formowania profili dwuwarstwowych z blachy trapezowej i dachowej z powłoką stalową
Różne maszyny do formowania paneli dachowych mogą produkować różne kształty stalowych arkuszy ściennych i dachowych zgodnie z rysunkami i wymaganiami klienta. Stalowe arkusze dachowe i ścienne to nowe materiały budowlane o różnej grubości i kolorach. Gotowe produkty są wykorzystywane jako dachy i ściany obiektów takich jak stadiony, lotniska, teatry, fabryki, magazyny, garaże, centra wystawowe itp.
Główne parametry
| Nazwa | Model/Nazwa | Ilość | Opis techniczny |
| 1. System odwijaka | Automatyczny odwijak typu ramowego (z kontrolą ultradźwiękową) | 1 zestaw | Typ ramowy, hydraulicznie rozszerzany, silnik elektryczny aktywnie odwijający blachę, z wózkiem na krąg i ramieniem dociskowym. |
| 2. Główny system formowania | Urządzenie do wstępnego cięcia | 1 zestaw |
1. Materiał rolek: stal nr 45 z powłoką chromową na powierzchni. 2. Materiał wału rolkowego: stal nr 45 3. Typ wewnętrznej struktury wsporczej rolek: kolumna prowadząca 4. Napęd silnikiem reduktora cykloidalnego, rolki tylne/przednie napędzane łańcuchem, część rolek górnych/dolnych napędzana zębatkami 5. Materiał ostrza tnącego: stal Cr12 po hartowaniu 6. Materiał matrycy do tłoczenia: stal nr 45 po azotowaniu. |
| Urządzenie prowadzące podajnik | 1 zestaw | ||
| Urządzenie do pokrywania folią | 1 zestaw | ||
| System formowania walcowego | 1 zestaw | ||
| System dociskowy | 2 zestawy | ||
| Urządzenie do cięcia końcowego | 1 zestaw | ||
| Kompletna osłona bezpieczeństwa | 1 zestaw | ||
| 3. System wyjściowy | Stół podporowy | 2 zestawy | Do podtrzymywania gotowego panelu |
| 4. System hydrauliczny | 1 zestaw | Oddzielna stacja hydrauliczna dla maszyny głównej i odwijaka. | |
| 5. Elektryczny system sterowania | 1 zestaw |
1. Sterowanie PLC, automatyczne cięcie na długość za pomocą enkodera 2. Panel sterowania: ekran dotykowy + przyciski 3. Częstotliwość AC do regulacji prędkości |
|
Szczegółowe informacje
Odwijak
Ręczny odwijak 5T
Cechy: Trzon i podstawa to dwa elementy odwijaka, trzon jest kurczony i rozszerzany za pomocą mechanicznego urządzenia ręcznie, po zamocowaniu kręgu na trzonie, krąg z trzonem jest umieszczany z powrotem w podstawie.
Moc: Brak;
Moc otwierania i zamykania segmentów: Mechaniczna;
Moc obrotu segmentu: Ciągnięcie przez system formowania;
Liczba segmentów: 4 szt.;
Zakres rozszerzenia segmentu: 460 ~ 520 mm;
Wysokość środka trzonu: 0,65 m;
Prędkość podawania: zależy od prędkości maszyny do formowania walcowego;
Maszyna do formowania walcowego
Rolki: projektowane przez starszych inżynierów za pomocą oprogramowania Auto-cad, wykonane ze stali wysokiej jakości nr 45 przez obrabiarki CNC i pokryte twardym chromem;
Wał: wykonany ze stali wysokiej jakości nr 45 przez obrabiarki CNC;
Rama wsporcza: ściana boczna stalowa do prowadzenia podstawy łożyska stacji formowania;
Liczba stacji rolkowych: do 18 grup
Materiał rolek: wysokiej jakości stal nr 45 polerowana i pokryta chromem HRC55-60°
Materiał wału: wysokiej jakości stal nr 45 polerowana i pokryta chromem HRC55-60°
Średnica wału: 70 mm
Grubość panelu ramy: 14 mm
Rama dolna: stal profilowana H 36#
Urządzenie tnące
Funkcja: ruch tnący jest sterowany przez PLC. Maszyna główna zatrzymuje się automatycznie, a następnie następuje cięcie. Po cięciu maszyna główna uruchamia się automatycznie.
Zasilanie: stacja hydrauliczna;
Rama: spawana rama stalowa;
Wyłącznik krańcowy: bezdotykowy przełącznik fotoelektryczny;
Cięcie po formowaniu: cięcie arkusza po formowaniu walcowym na wymaganą długość;
Pomiar długości: automatyczny pomiar długości.
System hydrauliczny
Stacja hydrauliczna
Jest sterowana przez pompę olejową z kołem zębatym. Po napełnieniu zbiornika oleju hydraulicznego olejem, pompa napędza maszynę tnącą do rozpoczęcia pracy cięcia.
Dopasowanie wyposażenia: System zawiera zestaw zbiornika hydraulicznego, zestaw pompy oleju hydraulicznego, dwie rury hydrauliczne i dwa zestawy zaworów elektromagnetycznych.
Zastosowano komponenty systemu hydraulicznego renomowanych marek, aby zapewnić stabilność i żywotność, unikając wycieków.
Dostarcza moc początkową do przecinarki przez zamknięty zbiornik oleju. Jest wyłączony, gdy nie ma cięcia, co pozwala zaoszczędzić energię.
Elektryczny system sterowania
Automatyczny pomiar długości: jeden element pomiarowy, który jest lekko dociskany do powierzchni blachy stalowej; element ten toczy się wraz z prędkością ruchu blachy stalowej, a następnie mierzy jej długość; niedokładność długości można łatwo skorygować.
Automatyczny pomiar ilości;
PLC służy do sterowania długością i ilością. Maszyna automatycznie tnie na długość i zatrzymuje się po osiągnięciu wymaganej ilości;
Panel sterowania: przełącznik przyciskowy, wyświetlacz LED długości i ilości;
Jednostka długości: milimetr;
Funkcja ochrony przed przeciążeniem silnika, nadprądem systemu, zwarciem;
Wyświetlanie całkowitej długości i całkowitej wyprodukowanej ilości.
Przebieg procesu
Nasza fabryka
| 1. Jak uzyskać dokładną wycenę maszyny do produkcji ram? |
| 1.) Zazwyczaj podajemy dokładną wycenę na podstawie rysunku profilu, więc jeśli chcesz uzyskać dokładną wycenę, najpierw pokaż nam rysunek profilu. |
| 2.) Maszyna może być zaprojektowana w wielu typach i metodach, marka PLC, marka silnika, wszystko to wpłynie na cenę. |
| 2. Warunki płatności: |
| 30% T/T, saldo do zapłaty przed wysyłką po inspekcji. Akceptujemy również płatności L/C, O/A, D/P. |
| 3. Jaka jest Twoja obsługa posprzedażna? |
| Okres gwarancji na maszynę do produkcji ram wynosi 24 miesiące, jeśli uszkodzone części nie mogą zostać naprawione, możemy wysłać nowe do wymiany za darmo, ale musisz sam zapłacić koszt ekspresowy. Dostarczamy wsparcie techniczne przez cały okres eksploatacji maszyny do formowania profili T. |
| 4. Jak odwiedzić Twoją firmę? |
| a. Lot do Pekinu: Pociągiem dużych prędkości z Beijing Nan do Cangzhou Xi (1 godzina), wtedy możemy Cię odebrać. |
| b. Lot do Szanghaju: Pociągiem dużych prędkości z Shanghai Hongqiao do Cangzhou Xi (4,5 godziny), wtedy możemy Cię odebrać. |
