Szczegóły Produktu:
|
| Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do serwisowania maszyn za granicą | Napięcie: | 380 V 50 Hz 3 fazy |
|---|---|---|---|
| Stan: | Nowy | waga: | około 13 ton |
| Rodzaj płytki: | Kolorowa stal glazurowana | Posługiwać się: | dach i ściana lub dowolne |
| High Light: | maszyna do formowania rolek glazury,maszyna do formowania rolek 8 m / min,maszyna do formowania rolek o grubości 1 |
||
Opis produktu

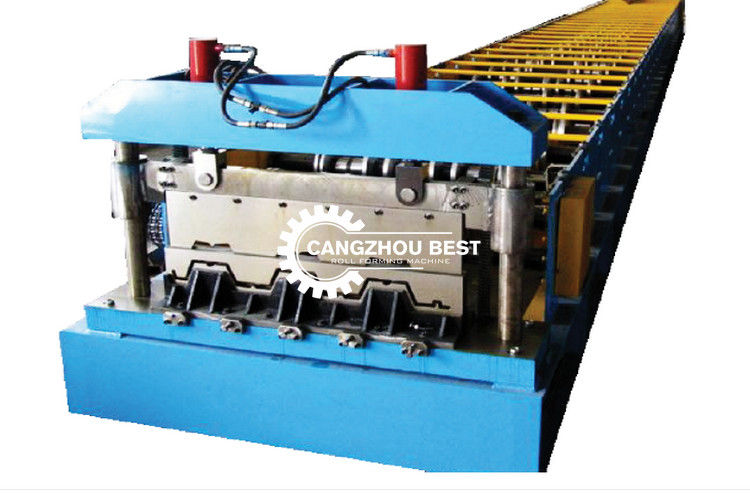

Maszyna do formowania rolek podłogowych
Pozycja YX-75-268-780
Maszyna do formowania rolek do produkcji podłóg i materiałów budowlanych.
Maszyna do formowania metalu dla szczegółów technologii stalowej podłogi
1, Parametry techniczne
| Nie. | POZYCJA | PARAMETR | UWAGA | |
| 1 | MATERIAŁ | Rodzaj | Taśma stalowa walcowana na zimno, ocynkowana | |
| T. (mm) | 0,6-1,8 mm | |||
| Siła plastyczności (Mpa) | Q235 | |||
| 2 | Formowana szerokość produktu | 310-914,5 mm | ||
| 3 | Prędkość formowania (m / min) | 2-8m | W tym otwór | |
| 4 | (KW) | 18 KW | FYR | |
| 5 | Moc hydrauliczna (KW) | 18,5 kW | FYR | |
| 6 | Zbierz stojak | 6m | FYR | |
| 7 | Napięcie | AC380V, 50 Hz, 3-faz | Dostosowane | |
Proces linii podłogi
Rozwijacz → Urządzenie prowadzące → maszyna do formowania rolek → urządzenie nożycowe (w tym nóż) → stojak na gotowy produkt
Układ maszyny na podłodze, jak poniżej
Rysunek projektowy
Rysunek pokładu podłogowego
Lista maszyn do formowania rolek
Uncoiler
1, wpisz rozszerzenie ręczne
2, parametr
1) Wyładowanie bierne
2) Waga cewki: <5 T.
3) Wewnętrzna średnica cewki: φ450 mm - φ530 mm
4) Maks.Szerokość 1300 mm
5) Grubość 0,4-1,8 mm
Urządzenie prowadzące
Główne maszyny do formowania
3.1 Rolka formująca: 20 stacji i dodaj rolkę do wcierania, aby upewnić się, że profil powierzchni nie ma zadrapań.
3.2 Panel boczny: T.18mm, stal A3 Heavy duty.
3.3 Prędkość toczenia: 2-8 m / min.
3.4 Materiał rolek: GCr15, ogólne hartowanie, twardość HRC56-62 ℃.
3.5 Moc silnika: 7,5 kW.
3.6 Rolka główna: ￠ 75 mm, 45 #.
3.7 Podstawa urządzenia: typ 45 # H za pomocą spawanej blachy stalowej.
3.8 Przekładnia: napęd łańcuchowy.
3.9 Bezpieczeństwo: na całej płycie z przyciskami zatrzymania awaryjnego, łatwe w obsłudze w sytuacjach awaryjnych, w celu zapewnienia bezpieczeństwa sprzętu i operatora.A inny sprzęt w łańcuchu i personel mogą łatwo doprowadzić do obrażeń sekcji przenoszenia przykrytej osłoną ochronną, aby zapewnić bezpieczeństwo pracowników.
Nożyce hydrauliczne do platformy koszącej
Zbierz stojak
Collect Rack może zrobić automatyczny płaski stojak lub ręczny stojak
Poniższe zdjęcie to automatyczny odbiór
Elektryczny układ sterowania
Cała linia importowała sterowanie PLC, ekran dotykowy LCD, interfejs człowiek-maszyna.Ludzie wchodzą w interakcję z PLC.Operator ustawia program do automatycznego uruchamiania (sterowanie programowalne) i kontroluje monitorowanie procesu, kontrolę operatora linii produkcyjnej i modyfikację parametrów sterowania, a także monitorowanie w czasie rzeczywistym stanu i parametrów sprzętu oraz wskazywanie usterek.Cyfrowe ustawienie długości przedmiotu obrabianego, regulowana długość również może być regulowana.Monitorowanie stanu pracy sprzętu i wskazywanie usterek w czasie rzeczywistym.
Obsługa ręczna / automatyczna dwa style.Z funkcją przełączania ręcznego i automatycznego: w trybie ręcznym może działać samodzielnie, łatwa konserwacja;W trybie automatycznym wykonaj pełną serię produkcyjną, aby rozpocząć;Na całej płycie z przyciskami zatrzymania awaryjnego, łatwe w obsłudze w sytuacjach awaryjnych, aby zapewnić bezpieczeństwo sprzętu i personelu obsługującego.
(Ⅶ) Maszyny główne komponenty marki
System sterowania PLC: Siemens
Falownik: Tajwan Shilin
Enkoder: Omron
Ekran dotykowy: Siemens
Niektóre komponenty są urządzeniami marki Schneider.
Urządzenia skompletowały linię produkcyjną podłóg
| Nie. | Nazwa maszyny | ILOŚĆ | UWAGA |
| 1 | Prostownica odwijająca | 1 | |
| 2 | Urządzenie prowadzące | 1 | |
| 3 | Maszyna do formowania | 1 | |
| 4 | Śledź Shear | 1 | Zawiera nóż |
| 5 | Zbierz stojak | 1 | |
| 6 | System sterowania | 1 |
Marka akcesoriów do maszyn podłogowych
| Nie. | Nazwa | producent |
| 1 | Silnik i reduktor | Marki krajowe |
| 2 | Główne łożysko klucza | Marki krajowe |
| 3 | Falownik | Shilin |
| 4 | Systemy PLC | Siemens |
| 5 | Elektryczny niskonapięciowy | Schneider |
| 6 | Encoder | Omron |
| 7 | ekran dotykowy | Siemens |
| 8 | System hydrauliczny | Marki krajowe |
Maszyna do formowania rolek podłogi do masowej produkcji materiałów konstrukcyjnych na podłogę.
Nazwa pokładu podłogowego jako deska podłogowa, znana również jako profilowana płyta stalowa, płyta stalowa, stalowa płyta podłogowa.Najpierw nazwano ją profilowaną blachą stalową, która jest zbiorczą nazwą wszystkich blach stalowych prasowanych przez prasę do blach.
Płyta stropowa wykonana jest z blachy stalowej ocynkowanej metodą walcowania, a jej przekrój poprzeczny ma kształt litery V, U, trapezu lub podobny.Jest używany głównie jako stały szablon i może być również wybrany do innych celów.
Najwcześniejsze stalowe płyty profilowane były używane głównie do płyt dachowych na podłodze fabrycznej, a później do podłóg stosowano profilowane płyty stalowe, które stopniowo klasyfikowano jako płyty podłogowe.
