Szczegóły Produktu:
|
Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do serwisowania maszyn za granicą | Gwarancja: | 1 rok |
---|---|---|---|
waga: | 15 t | Napięcie: | 380 V, 50 Hz, 3 fazy |
Wymiary (L * W * H): | 14800 * 1050 * 1500 mm | Stan: | Nowy |
High Light: | 30kw maszyna do formowania poręczy autostradowych,maszyna do poręczy autostradowych ogrodzenia autostrady,maszyna do formowania poręczy autostradowych 15 m / min |

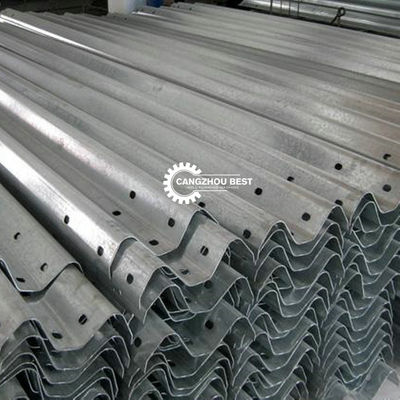

Specyfikacje maszyny do formowania rolek Steel W Beam Crash Barrier:
|
1. Rozwijacz
Z dwoma stożkowymi zaciskami elektrycznymi, a jego nośność wynosi 8 ton.Wewnętrzna średnica materiału rolki wynosi około 500 do 600 mm, maksymalna średnica zwoju stali to 1800 mm.Moc silnika zacisku wynosi 2,2 kW z 4-biegunowym normalnym silnikiem.Zastosuj reduktor prędkości ZQ250, jego stosunek prędkości wynosi 31: 5.
2. Maszyna do poziomowania
Niwelator ścienny z siedmioma rolkami z dwurolkowym dociskiem i pięcioma rolkamiŚrednica wałka poziomującego 110 mm.Maszyna prostująca przed i po ma pionową rolkę prowadzącą.Port wlotowy paszy wyposażony w rolki dociskowe.
materiał: 40Cr, hartowana twardość: HRC48 ° ~ 52 °, moc silnika: 7,5 kW, normalny silnik 6-biegunowy, reduktor prędkości ZQ350, przełożenie: 20:49, hamulec ogranicznika φ200.

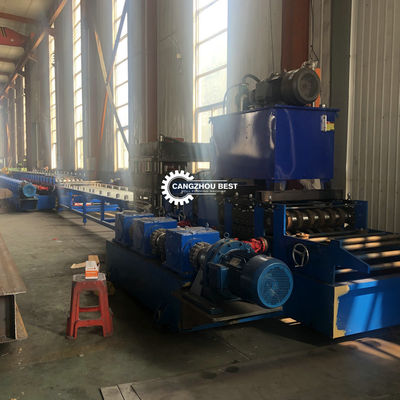

3. wykrawarka
Zastosuj czterokolumnową hydrauliczną wykrawarkę YL32-315, a moc silnika stacji hydraulicznej wynosi 22 kW.Jeden zestaw dwóch falowych płyt poręczy wykrawających wykrojnik, projekt i proces głównie zgodnie z rysunkami projektowymi użytkownika.Materiał wkładek formujących i wiórów tłoka to stal stopowa Cr12MoV.Wykrawarka przed i po wyposażona w regulowaną rolkę prowadzącą.(materiał rolki prowadzącej: Cr12MoV, twardość: HRC58º ~ 60º) Poza tym jest wyposażona w zestaw zapasowego ostrza i wiór tłoka.
4. mechanizm szybkiego podawania materiału
Ma dwie pary podajników i wymaga dwóch, aby uzyskać jeden.
szczypta automatycznie, moc silnika: 2,2 kw, reduktor prędkości ZQ250, kompresja ręczna
5.Fotoelektryczne urządzenie do pomiaru długości
liczba: dwie pary, długość cięcia: 4320 mm, dokładność długości <± 3,0 mm

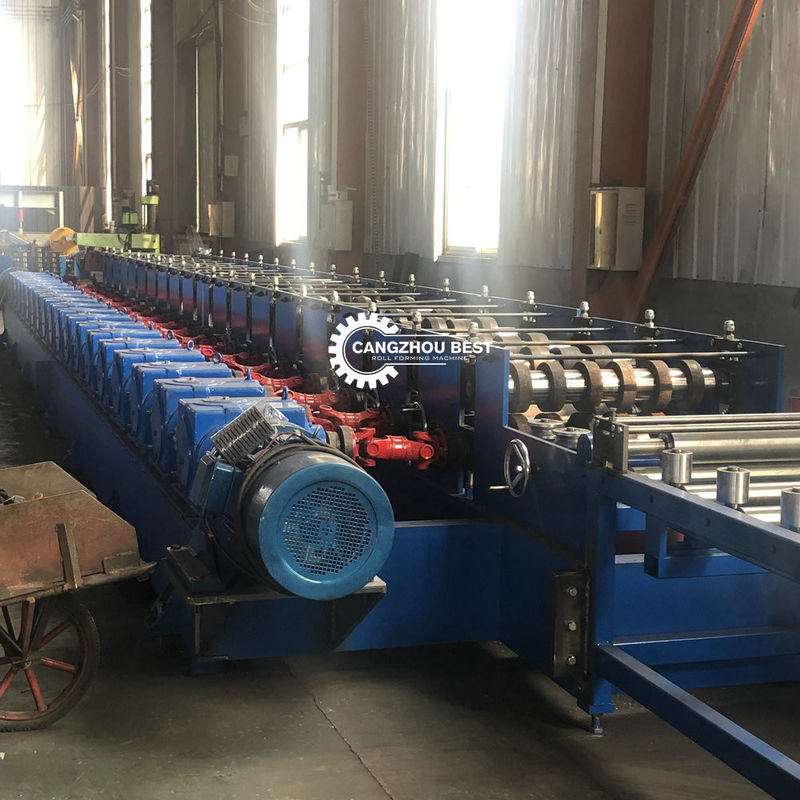

6. Główny silnik formowania
Jednostka ta obejmuje 11 procesów formowania z niezależną otwartą strukturą łukową.
Mechaniczna szerokość lagowania: 550mm.
Materiał łuku: HT200, hartowany.
Rozmiar przekroju kolumny: 80 x 70, przy wystarczającej wytrzymałości i niezawodnym zapewnieniu jakości.Pionowe numery rolek prowadzących: 3
Średnica rolki prowadzącej pionowej rolki: 80
Materiał: stal 40Cr, hartowana i odpuszczana.
Typ łożyska: Stała powierzchnia 7216, regulacja 32216, każde ma 4.
Liczba dwuosiowych przekładni: 1
Liczba przekładni jednowałowych: 9
Moduł fazowania: M = 9
Materiał skrzyni biegów: HT200.
Moc hosta: 45KW r, elektromagnetyczna regulacja prędkości,
Reduktor prędkości: ZQ650
Współczynnik prędkości: 48,57
Użyj 1-calowego podwójnego napędu łańcuchowego między skrzynią biegów;uniwersalny wał napędowy między wałkami rolek, a typ uniwersalnego wału napędowego to 140-275.Użyj 1,5-calowego podwójnego napędu łańcuchowego między reduktorem prędkości.
7.Formowanie formy
Zestaw dwóch matryc do formowania rolek z płytą ochronną, zaprojektowanych i przetworzonych zgodnie z normą krajową.Materiał to GCr15, a ogólna twardość po hartowaniu wynosi HRC58 ° ~ 62 °.
8. platforma odbioru materiałów
Stacja odbiorcza materiału typu rolkowego, długość 5 m, stal spawana 6 #.
9. system sterowania
Wspólny system kontroli.Potrafi ręcznie i automatycznie kontrolować harmonię różnych części całej linii produkcyjnej.
10. inne
Całkowita moc sprzętu wynosi 78,9 kW, przy długości 30000 mm * 4000 mm * szerokości.Maksymalna wysokość walcowania wynosi 85 mm, maksymalna grubość walcowania 4,0 mm, a maksymalna prędkość walcowania 3 ~ 12 m / min.Materiały konstrukcyjne gniazda spawarki muszą spełniać wymagania, spawanie musi odpowiadać normie krajowej.Sprzęt po oczyszczeniu z rdzy należy najpierw pokryć specjalną stalową farbą antykorozyjną kompleksowo kryjącą, a następnie pokryć wysokiej jakości farbą nawierzchniową.Obracającą się część należy podzielić kolorem ostrzegawczym.
Rozwijarka 5 ton
Średnica: rozszerzenie 460-520mm.
Rozszerzenie: ręczne
Pojemność: 3000 kg na trzpień
Maksymalna szerokość cewki: 500 mm
Wykrawanie
za pomocą wykrawania hydraulicznego
średnica cylindra olejowego: 180 mm
ciśnienie robocze: 30mpa
materiał formy: Cr12Mov hartowany 58 ° -62 °
moc hydrauliczna: 7,5 kW
rozmiar: 1,5 m długości * 1,1 m szerokości * 1,2 m wysokości
Ciąć
cięcie hydrauliczne
materiał noża: Cr12, hartowany 58 ° -62 °
średnica cylindra olejowego: 250 mm
ciśnienie robocze: 60mpa
podróż robocza: 80 mm
System skrzynki sterowniczej
Zasilacz: 380 V, 50 Hz, trójfazowy (dostosowywany na życzenie)
Automatyczny pomiar długości i ilości;
Długość i ilość kontrolowane przez PLC
Niedokładność długości można łatwo zmienić.
Panel sterowania: przełącznik przyciskowy i ekran dotykowy
Język na ekranie dotykowym: angielski i chiński
Jednostka długości: milimetr (włączana na panelu sterowania)
Rozłóż stoły
Przyjmuje spawaną stal i obsługiwany wałek do przenoszenia produktów.
Rozmiar: 4000 * 1350 * 1000 mm
Przed załadowaniem do kontenera najpierw sprawdzimy maszynę
Po drugie, zapewnij pewną ochronę na maszynie, na przykład pomalujemy cewkę na wałku i wale, na wypadek gdyby wałek i wałek uległy korozji i zardzewiały podczas długiej dostawy
Po trzecie, wykonamy plastikowe opakowanie na łatwych do uszkodzenia częściach i przymocujemy wszystkie części do pojemnika za pomocą stalowej liny i zapewnimy, że maszyna nie ulegnie uszkodzeniu podczas wstrząsania na morzu.
Na koniec zrobimy zdjęcia dla klienta podczas załadunku do kontenera.
