Maszyna do tworzenia płytek z podwójnymi warstwami dachów z wysoką precyzją

Maszyna do tworzenia płytek z podwójnymi warstwami dachów z wysoką precyzją

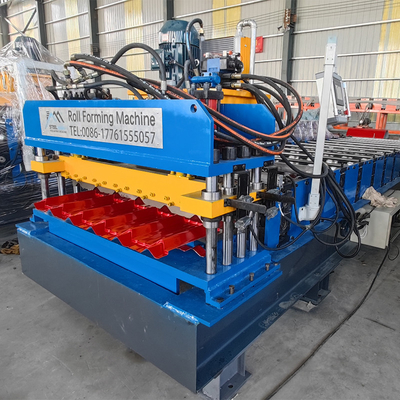

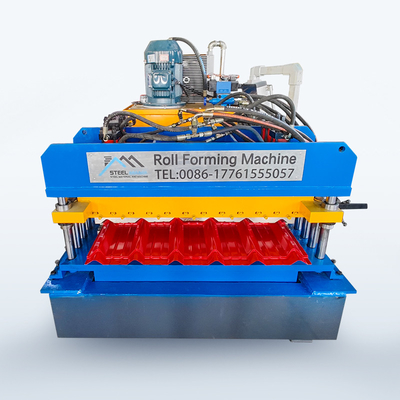

Ta kolorowa maszyna do tworzenia płyt stalowych podwójnej warstwy dachu i ściany jest doskonale połączona z dwoma różnymi maszynami, co pozwala zaoszczędzić przestrzeń i jest również łatwa w obsłudze.Oba modele są wybierane zgodnie z potrzebami klientów.

Kolorowa blacha stalowa podwójny warstwy dachu i ściany Roll Forming Machine składa się z platformy karmienia, głównego rdzenia formowania, mechanizm cięcia, stacji hydraulicznej, szafy sterowania komputerem,licznik wysokiej precyzji itp.

Szczegółowe informacje

Odwieszki

5T ręczny odwojownik

Cechy: Głowica i piwnica są dwoma elementami odwojownika, głowica kurczy się, rozszerza się za pomocą urządzenia mechanicznego ręcznie, po zamocowaniu cewki do głowicy,Następnie umieścić z powrotem cewki z mandrel razem do piwnicy.

Pojemność: żadna;

Siła otwierania i zamykania segmentów: mechaniczna;

Moc obrotowa segmentu: system ciągnięcia poprzez formowanie;

Liczba segmentów: 4 sztuk;

Zakres rozszerzania segmentu: 460 ~ 520 mm;

Wysokość środka mandry: 0,65 m;

Prędkość podawania: zależy od prędkości obrotowej maszyny do formowania rolków;

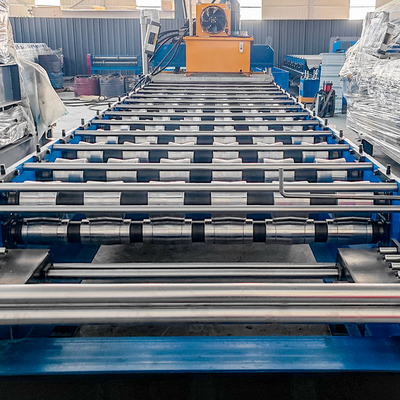

Maszyny do formowania rol

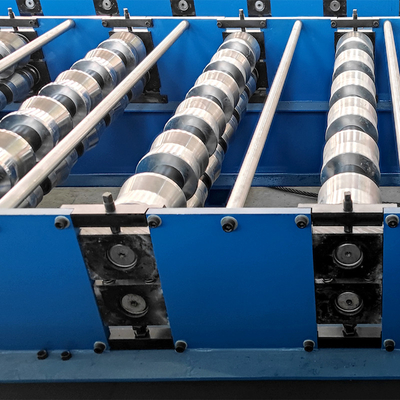

Rolki: projektowane przez starszych inżynierów za pomocą oprogramowania Auto-cad, wykonane z stali wysokiej jakości 45# przez maszyny CNC i pokryte twardym chromem;

Oś: wykonana ze stali wysokiej jakości 45# przez narzędzia CNC;

ramy nośne: stalowa tablica ścienna do prowadzenia piwnicy łożyska stacji formowania;

Liczba stacji rolkowych: do 18 grup
Materiał do walcowników: stal o wysokiej jakości 45# polerowana i powlekana chromem HRC55-60°
Materiał do wału: stal o wysokiej jakości 45# polerowana i powlekana chromem HRC55-60°

Średnica wału: 70 mm

Grubość panele ramkowej:14 mm

Podstawa: stal 36# sekcji H

Urządzenie do cięcia

Funkcja: działanie cięcia jest kontrolowane przez PLC. Główna maszyna automatycznie zatrzymuje się i cięcie odbędzie się. Po cięciu główna maszyna automatycznie się uruchomi.

Zasilanie: stacja hydrauliczna;

ramy: ramy ze stali spawalniczej;

Przełącznik układu układu układu układu układu układu układu:

Obcinanie po formowaniu: obcinanie arkusza po formowaniu w rolce do wymaganej długości;

Pomiar długości: automatyczny pomiar długości.

System hydrauliczny

Stacja hydrauliczna

Po napełnieniu hydraulicznego oleju w zbiorniku oleju hydraulicznego pompa napędza maszynę do cięcia, aby rozpocząć pracę cięcia.

Wyposażenie zestawu: System obejmuje zestaw zbiornika hydraulicznego, zestaw hydraulicznej pompy olejowej, dwa rury hydrauliczne i dwa zestawy zaworów elektromagnetycznych.

Wykorzystano najwyższej marki elementy układu hydraulicznego, aby zapewnić stabilność i żywotność, uniknąć wycieków.

Zapewnia początkową energię przyciskowi przez zamknięty zbiornik oleju.

Elektryczny system sterowania

Automatyczne pomiar długości: jedno urządzenie do pomiaru długości, które jest lekko przyciskane na powierzchni blachy stalowej;Tolling będzie toczyć się z prędkością ruchu blachy stalowej, a następnie czuć, aby zmierzyć jej długość; niedokładność długości można łatwo skorygować.

Automatyczne pomiary ilości;

PLC służy do sterowania długością i ilością. Maszyna automatycznie cięcie do długości i zatrzymać, gdy wymagana ilość jest osiągnięta;

Panel sterujący: przełącznik typu przycisk, długość i ilość wyświetlacza LED;

Jednostka długości: milimetr;

funkcja ochrony przed nadmierną obciążeniem silnika, nadprężeniem systemu, krótkim obwodem;

Wyświetlać całkowitą długość i całkowitą ilość wyprodukowaną.

Dlaczego wybrałeś nas?

1Jesteśmy profesjonalnym producentem, więc możemy zaoferować lepszą cenę i usługę posprzedażną oraz krótszy czas dostawy.

2Mamy silną zdolność projektową i techniczną, możemy zaprojektować i wyprodukować zgodnie z wymaganiami klienta.

3Nasza fabryka otrzymała certyfikat ISO 9001.

4Mamy duże doświadczenie w instalacji i szkoleniach za granicą.

5Z powodzeniem eksportujemy nasze maszyny do ponad 90 krajów, wszyscy otrzymujemy dobre opinie.

6Zapewniamy bezpłatną dwuletnią gwarancję na wszystkie nasze przedmioty.

Przepływ procesu
