Szczegóły Produktu:
|
Nazwa: | Maszyna do formowania kołków i gąsienic | Koder: | Omronie |
---|---|---|---|
Materiał: | stali | System cięcia: | cięcie hydrauliczne |
Wymiar: | 7,5*1,2*1,5 m | Tolerancja cięcia: | ±2 mm |
Długość cięcia: | Zmiennik | ||
Podkreślić: | Wykorzystuje się w tym celu następujące elementy:,maszyny do tworzenia sztuczek i torów z płyt gipsowych,maszyna do tworzenia torów ścian gipsowych |
Wykorzystane branże
Hotele, sklepy z odzieżą, sklepy z materiałami budowlanymi, warsztaty naprawy maszyn, zakład produkcyjny, fabryka żywności i napojów, gospodarstwa rolne, restauracja, użytek domowy, sprzedaż detaliczna, sklepy spożywcze, drukarnie,Prace budowlane , Energetyka i górnictwo, sklepy spożywcze i napoje, firma reklamowa, inne.
Nazwa |

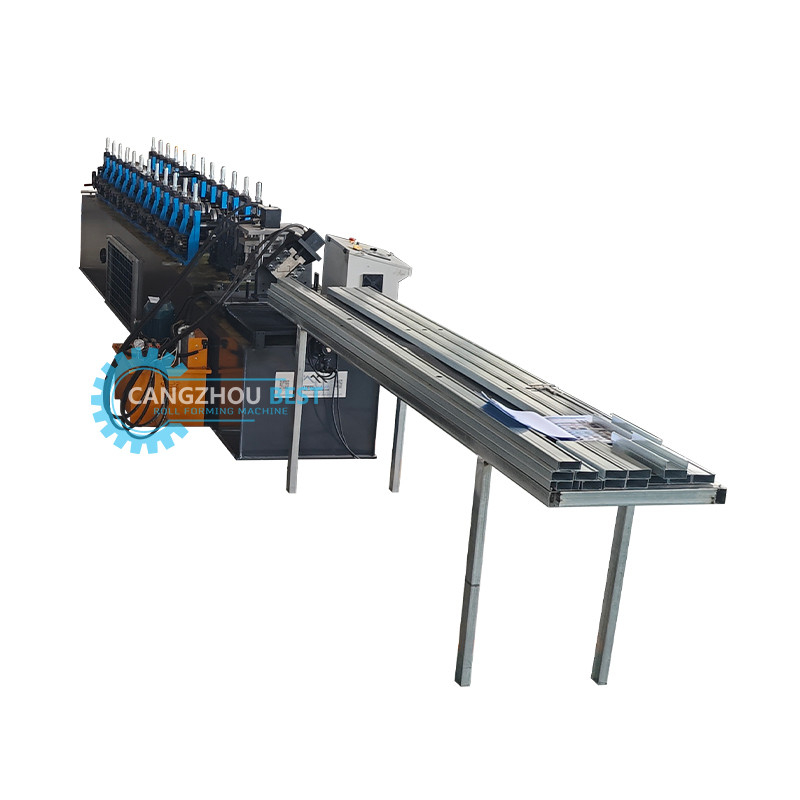

Metalowe stożki i ścieżki C Purlin Channel Roll Forming Machine |
Odpowiedni materiał |
Węzeł ze stali barwionej lub ocynkowanej, HRB60 lub równoważny |
Zakres grubości |
00,3-0,8 mm |
Zakres szerokości cewki |
Według twojego rysunku. |
Energia elektryczna |
380 V, 50 Hz, trzyfazowe lub według potrzeb. |
Wymiar |
Około 4,8*0,8*1,2 m ((L*W*H), zgodnie z rysunkiem |
Wycinanie |
Automatycznie zatrzymać i cięcie, gdy przychodzi do zestawudługości. |
Długośćarkusz |
Długość można ustawić według potrzeb. Jest sterowany przez PLC dokładność długości: ±1 mm. |
Rysunek profilu
Wprzepływ pracy:
Decoiler ---- podawanie ---- formowanie rolki ---- cięcie na długość ---- tabela wyjściowa
MLista składników achiny:
Nazwa | - Nie, nie. | Jednostka |
1- Odkupanie. | 1 | zestaw |
2. Maszyna do formowania | 1 | zestaw |
3.Urządzenie do cięcia | 1 | zestaw |
4.PLC | 1 | zestaw |
5.Hydrauliczne pompy | 1 | zestaw |
6Tabela wsparcia produkcji | 1 | zestaw |
Mparametr techniczny:

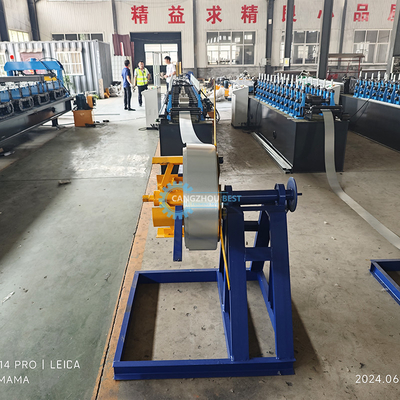

1. Decoiler
(1) Maksymalna szerokość: 500 mm
(2) Średnica wewnętrzna: Φ450 Φ550 mm
(3) Przedział zewnętrzny: 1500 mm
(4) Maksymalna pojemność ładunkowa: 3000 kgs

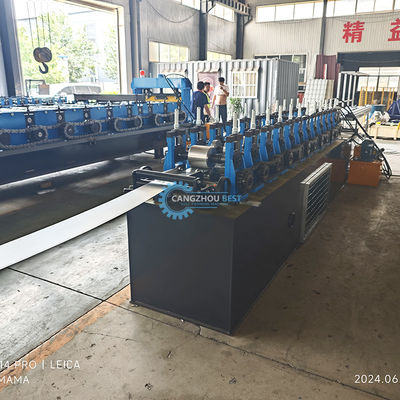

2. maszyna do tworzenia rolek
(1) Grubość materiału: 1,0 mm PPGI i GI
(2) Liczba stacji rolkowych: 8 grup
(3) Materiał do walcowników:Cr12 stalowa, polerowana i powlekana chromem HRC58-62°
(4) Materiał do wału: stal o wysokiej jakości 45° wypolerowana i pokryta chromem HRC58-62°
(5) Średnica wału: 50 mm
(6) Panel ramkowy: 14 mm
(7) Podłoga: stal 36# sekcji H
(8) Moc silnika: 3 kW
(9)Typowy napęd: łańcuch
(10)Szybkość: 8-12 m/min

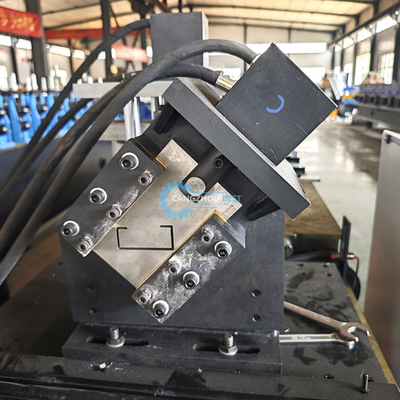

3. Urządzenie odcinające
Materiał do modularnego odcięcia:Cr12 po obróbce
Twardość do obróbki cieplnej:HRC58 ′′ 62°
Rodzaj odcięcia: cięcie formy
Silnik do hydraulicznego stoiska: 3kw
4.PLC CONTROL BOX
(1) Typ: System sterowania częstotliwością PLC z ekranem dotykowym
(2) PLC Marka: Delta
(3) Marka kodera: Omron
(4) Błąd długości: ±2 mm
(5)Język: angielski i chiński
(6)Prężność: 380v/50HZ, 3faza (zależy od wymagań klienta)
5. pompa hydraulicznaStacja
(1) Rodzaj oleju: 46# olej hydrauliczny
(2) Marka pompy: chińska marka
(3)Wentilator chłodzący
6. TABELA WSPORTU PRODUKCJI
(1) Brak rodzaju mocy
(2) Długość: 2 m
