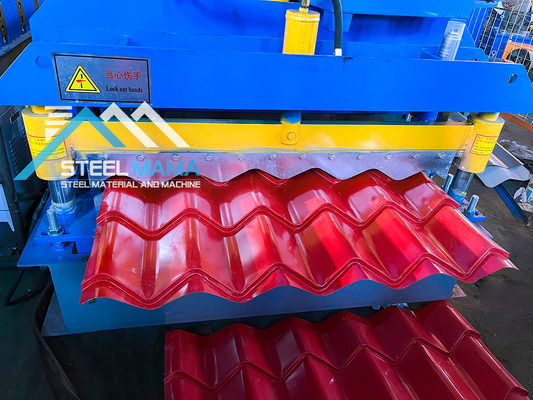

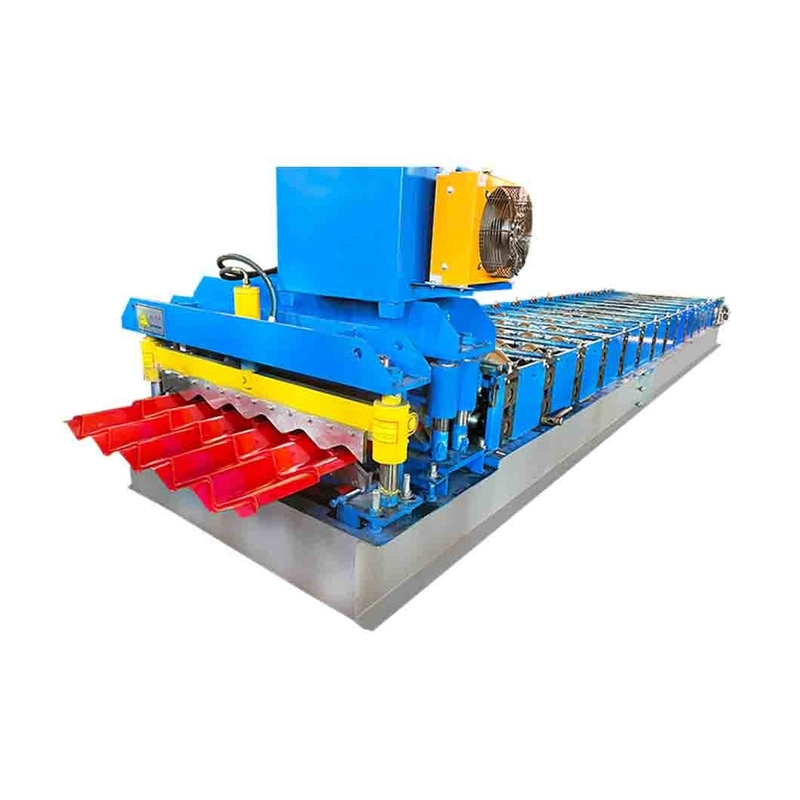

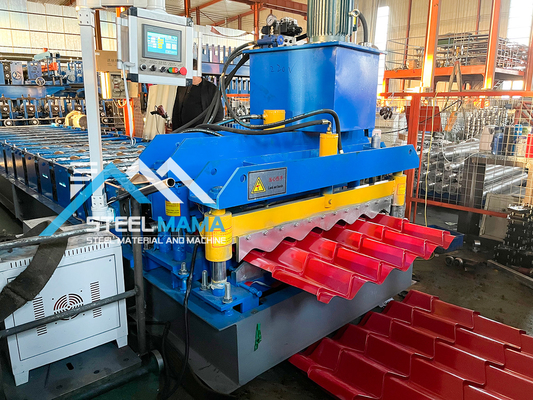

Maszyna do formowania płytek ze stali z różnymi kształtami

Maszyna do formowania rolek blach dachowych do blachy glazurowanej stalowej i blachy dachowej o różnych kształtach

Różne maszyny do formowania paneli dachowych mogą produkować różne kształty stalowych blach dachowych i ściennych zgodnie z rysunkami profilowymi i wymaganiami klienta. Stalowe blachy dachowe i ścienne to nowe materiały budowlane o różnej grubości i kolorach. Gotowe produkty są wykorzystywane jako dachy i ściany obiektów sportowych, lotnisk, teatrów, fabryk, magazynów, garaży, centrów wystawowych itp.

Główny parametr

Szczegółowe informacje

Odwijak

Odwijak ręczny 5T

Cechy: Trzon i podstawa to dwa elementy odwijaka, trzon jest kurczony i rozprężany ręcznie za pomocą urządzenia mechanicznego, po zamocowaniu zwoju na trzonie, następnie zwój z trzonem jest umieszczany z powrotem w podstawie.

Moc: Brak;

Moc otwierania i zamykania segmentów: Mechaniczna;

Moc obrotowa segmentu: Ciągnięcie przez system formowania;

Liczba segmentów: 4 szt.

Zakres rozprężania segmentu: 460 ~ 520 mm;

Wysokość środka trzonu: 0,65 m;

Prędkość podawania: zależy od prędkości maszyny do formowania rolek;

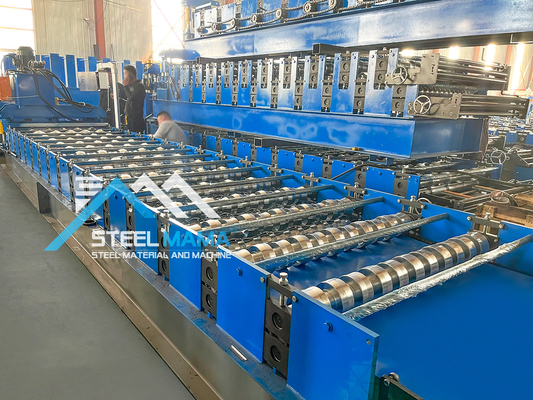

Maszyna do formowania rolek

Rolki: projektowane przez starszych inżynierów za pomocą oprogramowania Auto-cad, wykonane ze stali wysokiej jakości 45# za pomocą obrabiarek CNC i pokryte twardym chromem;

Wał: wykonany ze stali wysokiej jakości 45# za pomocą obrabiarek CNC;

Rama wsporcza: ściana boczna stalowa do prowadzenia podstawy łożyska stacji formowania;

Liczba stacji rolkowych: do 18 grup
Materiał rolek: wysokiej jakości stal 45# polerowana i pokryta chromem HRC55-60°
Materiał wału: wysokiej jakości stal 45# polerowana i pokryta chromem HRC55-60°

Średnica wału: 70 mm

Grubość panelu ramy: 14 mm

Rama dolna: stal profilowana H36

Urządzenie tnące

Funkcja: cięcie jest sterowane przez PLC. Maszyna główna automatycznie się zatrzymuje, a następnie następuje cięcie. Po cięciu maszyna główna automatycznie się uruchamia.

Zasilanie: stacja hydrauliczna;

Rama: spawana rama stalowa;

Wyłącznik krańcowy: bezdotykowy wyłącznik fotoelektryczny;

Cięcie po formowaniu: cięcie blachy po formowaniu rolkowym na wymaganą długość;

Pomiar długości: automatyczny pomiar długości.

System hydrauliczny

Stacja hydrauliczna

Jest sterowana pompą olejową z kołem zębatym. Po napełnieniu zbiornika oleju hydraulicznego olejem, pompa napędza maszynę tnącą do rozpoczęcia pracy.

Dopasowanie wyposażenia: System zawiera zestaw zbiornika hydraulicznego, zestaw pompy oleju hydraulicznego, dwie rury hydrauliczne i dwa zestawy zaworów elektromagnetycznych.

Zastosowano komponenty systemu hydraulicznego wiodących marek, aby zapewnić stabilność i żywotność, unikając wycieków.

Dostarcza początkową moc do przecinarki przez zamknięty zbiornik oleju. Jest wyłączony, gdy nie jest cięty, co pozwala zaoszczędzić energię.

Elektryczny system sterowania

Automatyczny pomiar długości: jednostka narzędzia do pomiaru długości, która jest lekko dociskana do powierzchni blachy stalowej; narzędzie będzie się obracać wraz z prędkością ruchu blachy stalowej, a następnie będzie mierzyć jej długość; niedokładność długości można łatwo poprawić.

Automatyczny pomiar ilości;

PLC służy do sterowania długością i ilością. Maszyna automatycznie tnie na długość i zatrzymuje się po osiągnięciu wymaganej ilości;

Panel sterowania: przełącznik przyciskowy, wyświetlacz LED długości i ilości;

Jednostka długości: milimetr;

Funkcja ochrony przed przeciążeniem silnika, nadprądem systemowym, zwarciem;

Wyświetlanie całkowitej długości i całkowitej wyprodukowanej ilości.
