Szczegóły Produktu:
|
| Nazwa: | Maszyna do formowania blachy dachowej z blachy dachowej oszklonej | Kolor maszyny: | jako Żądanie |
|---|---|---|---|
| Typ płatności: | T/T LC | Prędkość: | 8-12 m/min |
| Materiał rolki: | 45#stal | Materiał wału: | 45#stal |
| Moc: | 8,5 kW | ||
| Podkreślić: | Maszyna do formowania rolek z metalowych blach szklanych,Maszyna do tworzenia rolek z szklanego blachu dachowego,8Maszyna do formowania rolki z szklanej arkuszy o mocy 0 |
||

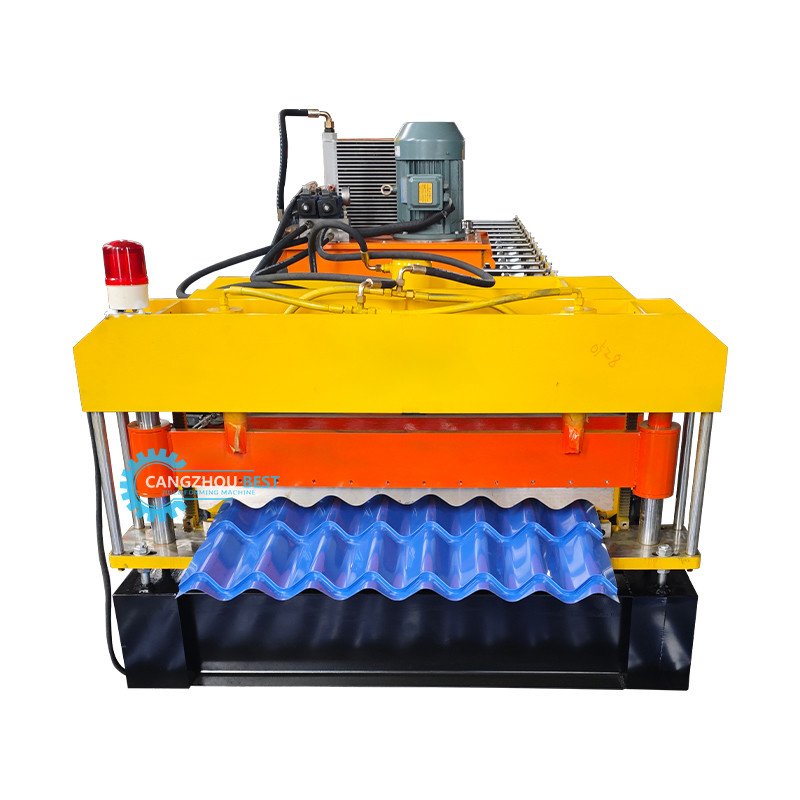

Maszyna do formowania blach dachowych typu dachówka metalowa
Różne maszyny do formowania paneli dachowych mogą produkować różne kształty stalowych blach dachowych i ściennych zgodnie z rysunkami profilowymi i wymaganiami klienta. Stalowe blachy dachowe i ścienne to nowe materiały budowlane o różnej grubości i kolorach. Gotowe produkty są wykorzystywane jako dachy i ściany obiektów takich jak stadiony, lotniska, teatry, fabryki, magazyny, garaże, centra wystawowe itp.
Główny parametr
| Nazwa | Model/Nazwa | Ilość | Opis techniczny |
| 1. System odwijaka | Automatyczny odwijak typu ramieniowego (z kontrolą ultradźwiękową) | 1 zestaw | Typ ramieniowy, hydraulicznie rozszerzany, silnik elektryczny aktywnie odpuszcza blachę, z wózkiem na zwój i ramieniem dociskowym. |
| 2. Główny system formowania | Urządzenie do wstępnego cięcia | 1 zestaw |
1. Materiał rolek: stal nr 45 z powłoką chromową na powierzchni. 2. Materiał wału rolki: stal nr 45 3. Typ wewnętrznej konstrukcji wsporczej rolki: kolumna prowadząca 4. Napęd silnika reduktora cykloidalnego, rolki tylne/przednie napędzane łańcuchem, część rolek górnych/dolnych napędzana zębatkami 5. Materiał ostrza tnącego: stal Cr12 po hartowaniu 6. Materiał matrycy do wykrawania: stal nr 45 po azotowaniu. |
| Urządzenie prowadzące podajnik | 1 zestaw | ||
| Urządzenie do pokrywania folią | 1 zestaw | ||
| System formowania walcowego | 1 zestaw | ||
| System dociskowy | 2 zestawy | ||
| Urządzenie do cięcia końcowego | 1 zestaw | ||
| Kompletna osłona bezpieczeństwa | 1 zestaw | ||
| 3. System wyjściowy | Stół podporowy | 2 zestawy | Do podtrzymywania gotowej płyty |
| 4. System hydrauliczny | 1 zestaw | Oddzielna stacja hydrauliczna dla maszyny głównej i odwijaka. | |
| 5. Elektryczny system sterowania | 1 zestaw |
1. Sterowanie PLC, automatyczne cięcie na długość za pomocą enkodera 2. Etap obsługi: ekran dotykowy + przyciski 3. Częstotliwość AC do regulacji prędkości |
|
Szczegółowe informacje
Odwijak
Odwijak ręczny 5T
Cechy: Trzon i podstawa to dwa elementy odwijaka, trzon jest kurczony i rozszerzany za pomocą urządzenia mechanicznego ręcznie, po zamocowaniu zwoju na trzonie, następnie zwój z trzonem jest umieszczany z powrotem w podstawie.
Moc: Brak;
Moc otwierania i zamykania segmentów: Mechaniczna;
Moc obrotu segmentu: Ciągnięcie przez system formowania;
Liczba segmentów: 4 szt.
Zakres rozszerzenia segmentu: 460 ~ 520 mm;
Wysokość środka trzonu: 0,65 m;
Prędkość podawania: zależy od prędkości maszyny do formowania walcowego;

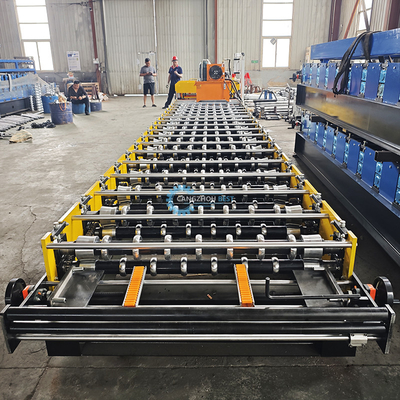

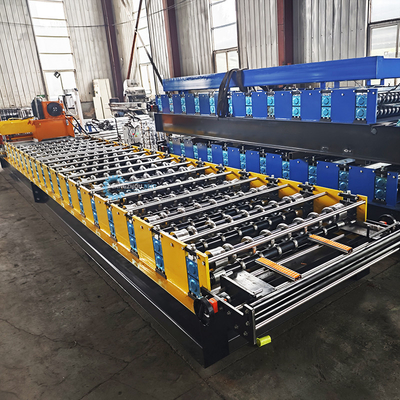

Maszyna do formowania walcowego
Rolki: projektowane przez starszych inżynierów za pomocą oprogramowania Auto-cad, produkowane ze stali wysokiej jakości 45# za pomocą obrabiarek CNC i pokryte twardym chromem;
Wał: produkowany ze stali wysokiej jakości 45# za pomocą obrabiarek CNC;
Rama wsporcza: ściana boczna stalowa do prowadzenia podstawy łożyska stacji formowania;
Liczba stacji rolkowych: do 18 grup
Materiał rolek: wysokiej jakości stal 45# polerowana i pokryta chromem HRC55-60°
Materiał wału: wysokiej jakości stal 45# polerowana i pokryta chromem HRC55-60°
Średnica wału: 70 mm
Grubość panelu ramy: 14 mm
Rama dolna: stal profilowana 36#
Urządzenie tnące
Funkcja: działanie tnące jest sterowane przez PLC. Maszyna główna zatrzymuje się automatycznie i następuje cięcie. Po cięciu maszyna główna automatycznie się uruchamia.
Zasilanie: stacja hydrauliczna;
Rama: spawana rama stalowa;
Wyłącznik krańcowy: bezdotykowy przełącznik fotoelektryczny;
Cięcie po formowaniu: cięcie blachy po formowaniu walcowym na wymaganą długość;
Pomiar długości: automatyczny pomiar długości.
System hydrauliczny
Stacja hydrauliczna
Jest sterowana pompą olejową z kołem zębatym. Po napełnieniu zbiornika oleju hydraulicznego olejem, pompa napędza maszynę tnącą do rozpoczęcia pracy cięcia.
Wyposażenie dopasowane: System zawiera zestaw zbiornika hydraulicznego, zestaw pompy oleju hydraulicznego, dwie rury hydrauliczne i dwa zestawy zaworów elektromagnetycznych.
Zastosowano komponenty systemu hydraulicznego renomowanej marki, aby zapewnić stabilność i żywotność, uniknąć wycieków.
Dostarcza początkową moc do przecinarki poprzez zamknięty zbiornik oleju. Jest wyłączony bez cięcia, co pozwala zaoszczędzić energię.
Elektryczny system sterowania
Automatyczny pomiar długości: jeden element narzędziowy do pomiaru długości, który jest lekko dociskany do powierzchni blachy stalowej; narzędzie będzie się obracać wraz z prędkością ruchu blachy stalowej, a następnie mierzyć jej długość; niedokładność długości można łatwo poprawić.
Automatyczny pomiar ilości;
PLC służy do sterowania długością i ilością. Maszyna będzie automatycznie ciąć na długość i zatrzymywać się po osiągnięciu wymaganej ilości;
Panel sterowania: przełącznik typu przyciskowego, wyświetlacz LED długości i ilości;
Jednostka długości: milimetr;
Funkcja ochrony przed przeciążeniem silnika, nadprądem systemu, zwarciem;
Wyświetlanie całkowitej długości i całkowitej wyprodukowanej ilości.
Przebieg procesu
Nasza fabryka
| 1. Jak uzyskać dokładną wycenę maszyny do produkcji ram? |
| 1.) Zazwyczaj podajemy dokładną wycenę na podstawie rysunku profilu, więc jeśli chcesz uzyskać dokładną wycenę, najpierw pokaż nam rysunek profilu. |
| 2.) Maszyna może być zaprojektowana w wielu typach i metodach, dla ramy maszyny, marki PLC, marki silnika wszystko wpłynie na cenę. |
| 2. Warunki płatności: |
| 30% T/T, saldo do zapłaty przed wysyłką po inspekcji. Akceptujemy również płatności L/C, O/A, D/P. |
| 3. Jaka jest Twoja obsługa posprzedażna? |
| Okres gwarancji na maszynę do produkcji ram wynosi 24 miesiące, jeśli uszkodzone części nie mogą zostać naprawione, możemy wysłać nowe do wymiany za darmo, ale musisz sam zapłacić za koszt ekspresowy. Dostarczamy wsparcie techniczne przez cały okres eksploatacji maszyny do formowania walcowego T Bar. |
| 4. Jak odwiedzić Twoją firmę? |
| a. Lot do Pekinu: Pociągiem dużych prędkości z Pekinu Nan do Cangzhou Xi (1 godzina), wtedy możemy Cię odebrać. |
| b. Lot do Szanghaju: Pociągiem dużych prędkości z Szanghaju Hongqiao do Cangzhou Xi (4,5 godziny), wtedy możemy Cię odebrać. |
