Maszyna do formowania rolek z płytami suchowodowymi C U G

Wielowymiarowa maszyna do formowania na zimno paneli sufitowych z płyt gipsowo-kartonowych C U G Three Profiles

Komponenty i specyfikacje maszyny

Elektryczny odwijak 3 tony

1. Maks. waga: 2 tony
2. Średnica wewnętrzna cewki: 460-560mm
3. Spawana płyta stalowa i belka C
4. Funkcja: Odwijak służy do trzymania i odwijania cewek. Ten ręczny odwijak jest bez napędu. Należy ręcznie wyregulować trzpień odwijaka, aby napiąć cewkę

Urządzenie podające i prowadzące do maszyny do produkcji profili C i U

1. Zakres szerokości: 200-300mm
2. Typ podawania: Podawanie ręczne
3. Typ prowadzenia: Regulacja ręczna
4. Funkcja prowadzenia: Unikanie odchyleń materiału

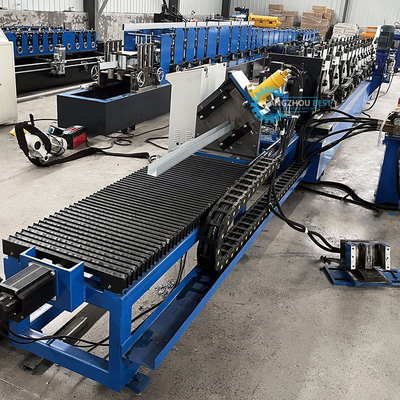

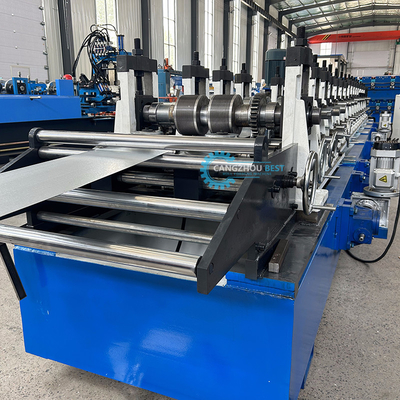

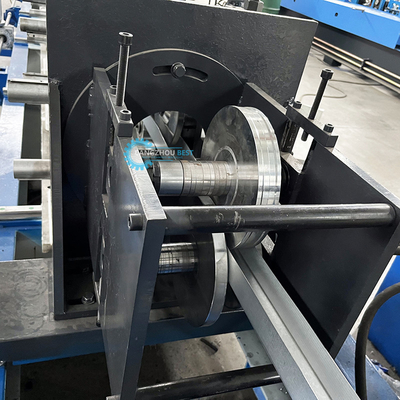

Maszyna do formowania na zimno profili C i U

1. Konstrukcja maszyny: Główna podstawa wykorzystuje spawaną belkę C, montuje silnik napędowy wewnątrz maszyny, konstrukcja walcowni wykorzystuje spawaną całą płytę, blok łożyskowy dna montuje się bezpośrednio w płycie stalowej, co jest zgodne z projektem tajwańskim
2. Prędkość formowania: 12-15m/min
3. Napięcie i częstotliwość maszyny: 415V, 50Hz, 3-fazowe
4. Materiał rolek: GCR15, obróbka CNC, HRC58-62, chromowane o grubości 0,05mm
5. Etapy formowania: 18
6. Materiał wału: ASTM1045, proces toczenia i polerowania średnicy zewnętrznej
7. Średnica wału: 60mm
8. Materiał dystansów: ASTM1045, grubość ścianki: 8mm, chromowane i utwardzane.
9. Silnik napędowy: Chińska marka Guomao, 5,5KW
10. Przenoszenie napędu: Przez przekładnie
11. Panel boczny maszyny: 18mm

Hydrauliczne urządzenie tnące

1. Typ cięcia: Cięcie hydrauliczne, część formująca na zimno zatrzymuje się podczas cięcia
2. Moc silnika hydraulicznego: 4KW
3. Hydrauliczne ciśnienie robocze: 12-16Mpa
4. Materiał ostrza tnącego: Cr12 z obróbką cieplną
5. Pomiar długości: Automatyczny enkoder (marka Omron) pomiar długości
6. Tolerancja długości: ±1,0mm

System sterowania dla maszyny do produkcji profili C i U

1. Język systemu operacyjnego: Angielski i chiński (Jeśli potrzebujesz innego języka, wyślemy Ci instrukcje w wersji angielskiej, a Ty przetłumaczysz instrukcje na język, którego używasz. Następnie ustawimy instrukcje w Twoim języku.)
2. Napięcie i częstotliwość: 415V, 50Hz, 3-fazowe
3. Panel sterowania: Ekran dotykowy z przełącznikiem przyciskowym
4. Jednostka długości: Milimetr (przełączana na panelu sterowania)
5. Marka PLC: Panasonic
6. Marka przetwornicy częstotliwości: Yaskawa
7. Marka enkodera: Omron
8. Marka ekranu dotykowego: MCSG
9. Stosujemy wtyczkę lotniczą dla łatwego łączenia przewodów przez klientów.
10. Możesz ustawić długość cięcia i ilość na ekranie dotykowym. Maszyna zatrzyma się automatycznie po zakończeniu programu cięcia.
