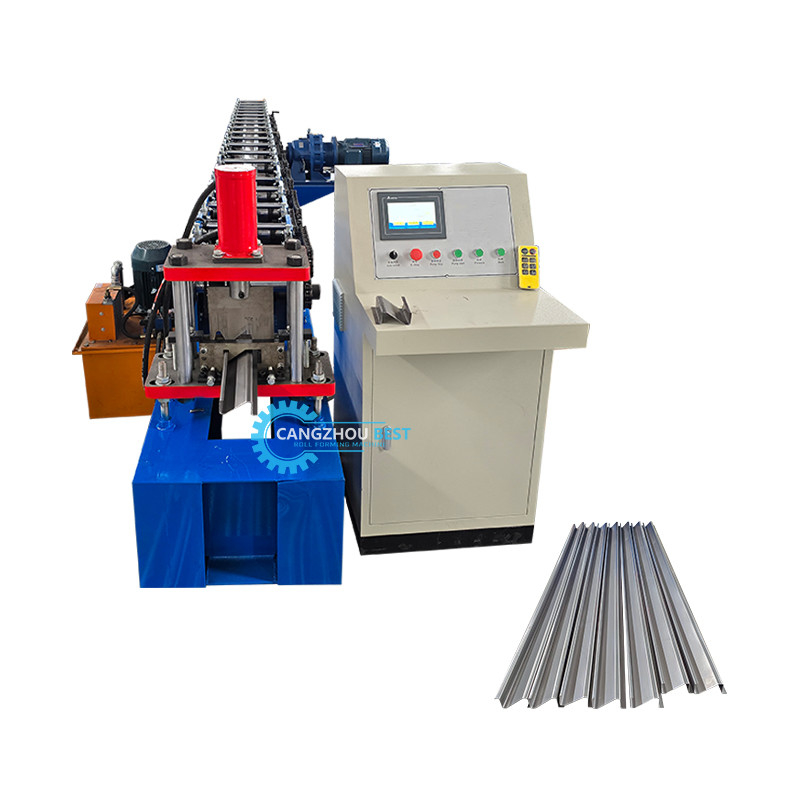

Pionowa maszyna do formowania rolkowego z niestandardowym kształtem Z

System pionowy Custozimed Z Shape Contact Part Roll Forming Machine

Przepływ pracy
Decoiler-----podanie ------ formowanie rolki --------cięcie ------ tabela wyjściowa

Składnik maszyny

1. Decoiler
(1) Maksymalna szerokość: 500 mm
(2) Średnica wewnętrzna: Φ450 Φ550 mm
(3) Przedział zewnętrzny: 1500 mm
(4) Maksymalna pojemność ładunkowa: 3000 kgs

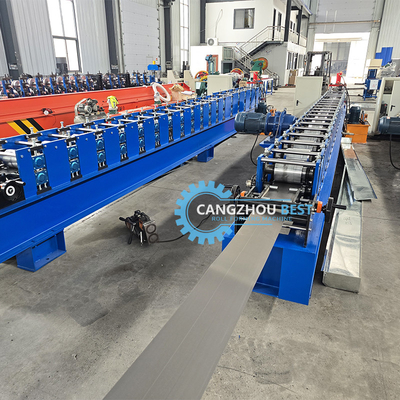

2. maszyna do tworzenia rolek
(1) Grubość materiału: 1,2-2,0 mm PPGI i GI

(2) Liczba stacji rolkowych: 18 grup
(3) Materiał do walcowników: stal Cr 12 wypolerowana i pokryta chromem HRC58-62°
(4) Materiał do wału: stal o wysokiej jakości 45° wypolerowana i pokryta chromem HRC58-62°

(5) Średnica wału: 80 mm

(6) Panel ramkowy: 20 mm

(7) Podstawowa ramka: spawanie rur stalowych
(8) Moc silnika:7.5kw

(9)Typowy napęd: łańcuch

(10)Szybkość: 8-12 m/min

3 Urządzenie odcinające

(1)Materiał do wytwarzania modularnej stali CR12 po obróbce

(2) Twardość do obróbki cieplnej:HRC58 62°

(3) Rodzaj cięcia: Flying Cutter, cięcie bez przerwy

4) Silnik do układu hydraulicznego: 3kw

4.PLC CONTROL BOX
(1) Typ: System sterowania częstotliwością PLC z ekranem dotykowym
(2) PLC Marka: Delta

(3) Marka kodera: Omron

(4) Błąd długości: ±2 mm

(5)Język: angielski i chiński

(6)Prężność: 380v/50HZ, 3-fazowa

(zależy od wymogów klienta)

5.POMPA HIDRAULICZNAStacja
(1) Rodzaj oleju: 46# olej hydrauliczny
(2) Marka pompy: chińska marka

(3)Wentilator chłodzący

6. TABELA WSPORTU PRODUKCJI

(1) Brak rodzaju mocy
(2) Długość: 2 m
