Linia produkcyjna do kształtowania rolki na zimno z hydrauliczną maszyną do cięcia stali i elektryczną maszyną do walcowania
Specyfikacje techniczne
| Artykuły techniczne |
Szczegóły |
| Surowce |
Rodzaj |
Węzły stalowe, galwanizowane, taśmy stalowe o wartości galwalicznej |
| Szerokość |
To zależy od projektu profilu podłogi. |
| Gęstość |
00,8-1,2 mm |
| Siła wydajności |
235-345 MPa lub specjalnie zaprojektowane do 550 MPa |
| Końcowe arkusze na regałach |
Rozmiary |
To zależy od podłogowych konstrukcji arkuszy profilów |
| Długość |
Zmiennik |
| Moc silnika |
napięcie |
220V/380V/415V/440V |
| Silnik napędowy |
11 kW x 2 |
| Silnik do cięcia |
50,5 kW |
| Szybkość produkcji walcownicy |
10-15 metrów na minutę |
| Odwieszki |
Rodzaj |
Automatyczny lub elektryczny |
| Pojemność |
3 tony lub 5 tony |
| Stacje formowania rolki |
około 33 zestawów |
| Średnica wału toczącego |
82 mm |
| Materiał z walcowników |
No 45 pokryte chromem |
| Wbijanie do walki |
Stalo z formy Cr12 |
| Rodzaj cięcia |
Z urządzeniem do pocięcia |
| System sterowania elektrycznego |
Mitsubishi PLC, przetwornik i ekran dotykowy |
| Tabele podtrzymujące |
2 zestawy |
| Główny rozmiar maszyny |
Około 16 x 1,6 x 1,6 metra. |
| Waga sprzętu |
Około 16 ton |
Proces pracy

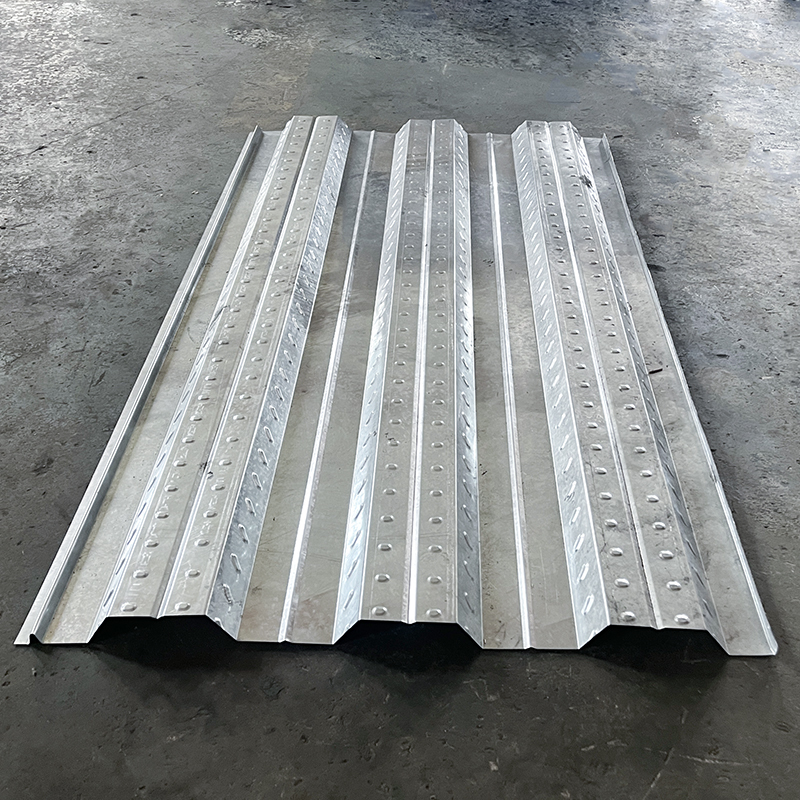

Rozwijanie---Wykręcanie arkuszy---Tworzenie rolki---Rozcinanie---Dokończone pokłady podłogowe na stołach

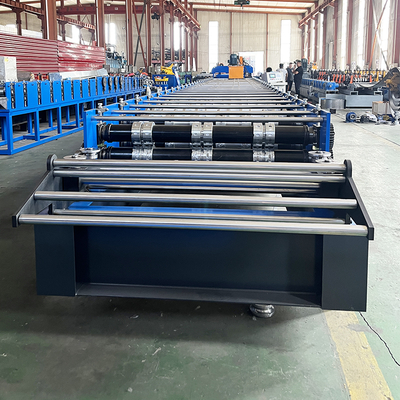

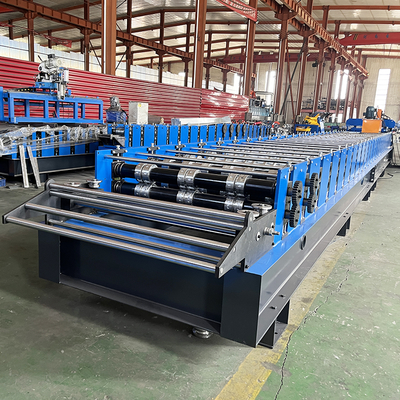

maszyna do tworzenia rolek
(1)Gęstość materiału: 0,8-1,2 mm
(2)Rolki: 26 grup
(3)Materiał do walcowników: stal 45° wypolerowana i powlekana chromem HRC55-60°
(4)Materiał do wału: stal wysokiej klasy nr 45 po obróbce
(5)Przedmiar wału: 90 mm
(6)Gęstość panele ramy: 20 mm
(7) Podłoga: stal o przekroju H 35#
(8) Moc silnika: 2*11kw
(9)Typowy napęd: łańcuch 2,0"
(10)Szybkość:8-12 m/min

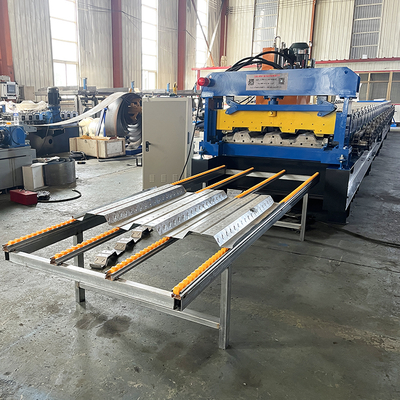

Urządzenie odcinające
(1)Materiał do wytwarzania modularnej stali CR12 po obróbce
2) Twardość do obróbki cieplnej:HRC55 ± 60°
(3) Rodzaj odcięcia: hydrauliczne, automatyczne odcięcie
(4) Moc: 4 kW
System elektronicznego sterowania
(1) Typ: System sterowania częstotliwością PLC z ekranem dotykowym
(2) PLC Marka: Delta
(3) Błąd długości: ±2 mm
(4)Język: angielski i chiński
(5)Prężność: 380v/50HZ, 3faza
(zależy od wymogów klienta)
HIDRAULICZNA STANCJA POMPOWANA
(1) Moc silnika: 4 kw
(2) Rodzaj oleju: 46# olej hydrauliczny
(3) Marka pompy: chińska marka
(4)Wentilator chłodzący
Instalacja i szkolenie:
1 Jeśli kupujący odwiedzą naszą fabrykę i sprawdzą maszynę, nauczymy ich instalowania i użytkowania maszyny, a także szkolić pracowników / techników twarzą w twarz.
2 Bez wizyty, wyślemy Ci podręcznik obsługi i wideo, aby nauczyć Cię instalować i obsługiwać.
3Jeśli kupujący potrzebuje naszego technika, aby udał się do lokalnej fabryki, proszę zorganizować bilety z powrotem, jedzenie i hotel oraz codzienną pensję 200 USD, koszty wizy i rzeczy niezbędne.
