Szczegóły Produktu:
|

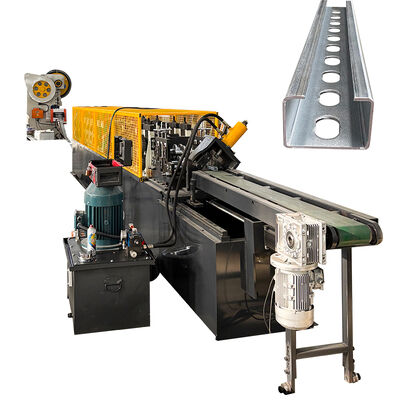

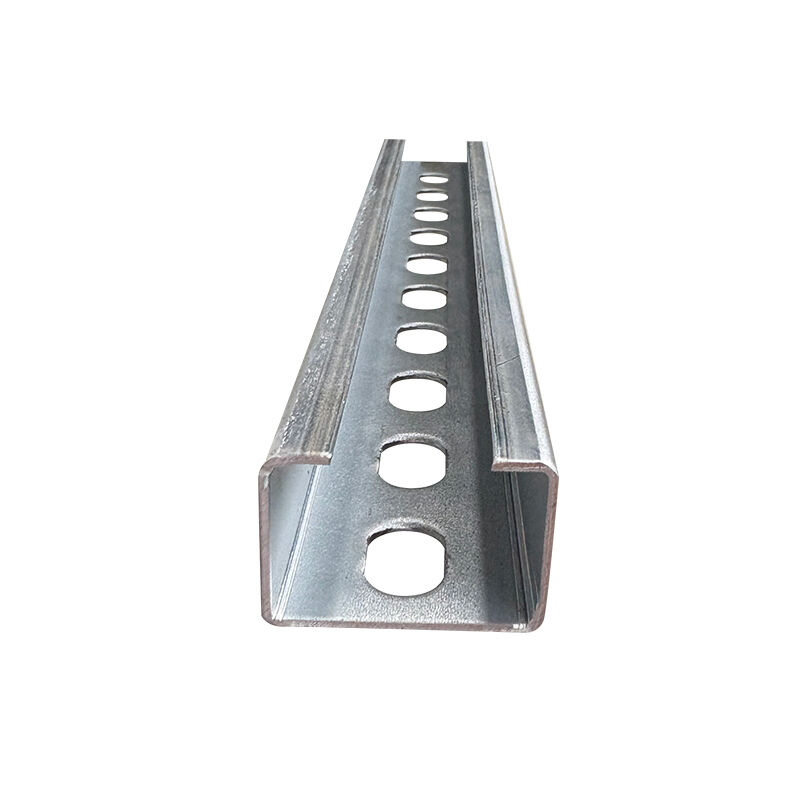

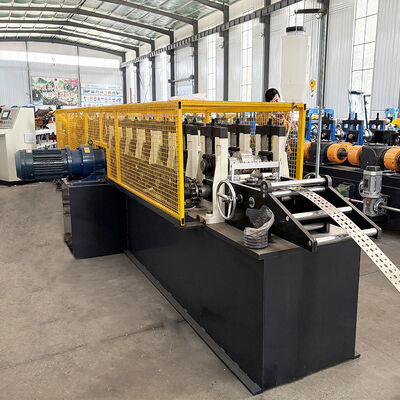

| Nazwa produktu: | Konstrukcja metalowa Maszyna do formowania płatwi C / Z / U w celu uzyskania kształtu C / Z / U | Kolor: | Niebieski lub jako Twoja prośba |
|---|---|---|---|
| Prędkość maszyny: | 4-6 m/min | Wymiar maszyny: | 7,5mx1,8mx1,4m |
| Moc maszyny: | 11 kW + 5,5 kW | System napędzany: | Łańcuch lub skrzynia biegów |
| System sterowania: | PLC | Typ cięcia: | Hydrauliczny |
| Gwarancja: | 2 lata | Czas życia: | Ponad 10 lat |
| Podkreślić: | hydrauliczna wykrawarka do kształtowników C,maszyna do formowania na rolkach kształtowników z obcinaniem w locie,hydrauliczna maszyna do formowania na rolkach kształtowników C |
||
| Komponent | Ilość |
|---|---|
| Rozwijarka | 1 zestaw |
| Urządzenie poziomujące | 1 zestaw |
| Maszyna formująca | 1 zestaw |
| Urządzenie wykrawające | 1 zestaw |
| Urządzenie tnące | 1 zestaw |
| Skrzynka sterownicza PLC | 1 zestaw |
| Stacja pomp hydraulicznych | 1 zestaw |
| Stół wsparcia produkcji | 1 zestaw |
| Parametr | Typ ręczny (standardowy) | Typ hydrauliczny (opcjonalny) |
|---|---|---|
| Szerokość | 500mm | 600mm |
| Pojemność | 5000 kg | 5000 kg - 8000 kg |
| Średnica wewnętrzna | 450-550mm | 450-550mm |
| Średnica zewnętrzna | 1500mm | 1800mm |
| Pozycja | Szczegóły parametru |
|---|---|
| Materiał przetwarzania | Cewki GI i czarne |
| Grubość materiału | 1-3 mm (standard), 3-5 mm (niestandardowe) |
| Rama maszyny | Stal 360#H, spawanie po przekątnej, pomiar instrumentem poziomującym dla wysokiej precyzji |
| Panel boczny maszyny | Typ płyty: grubość 20 mm lub typ filaru odlewniczego (opcjonalnie): grubość 35 mm |
| Stacje formujące | 15 stacji (w zależności od grubości materiału) |
| Wałki maszyny | Wysokiej jakości stal kuta Gcr15, hartowanie i chromowanie (grubość 0,05 mm) |
| Wał maszyny | φ80-90mm wysokiej jakości stal nr 45 po obróbce |
| Podkładki dystansowe maszyny | Toczenie CNC z dużą precyzją i cięcie drutem elektrodowym |
| Łożyska maszyny | Łożysko China Haerbin lub łożysko międzynarodowe SKF (opcjonalnie) |
| System napędowy | Łańcuch 2 cale lub skrzynia biegów (opcjonalnie) |
| Moc maszyny | 7,5 kW - 22 kW (w zależności od rozmiaru i grubości) |
| Prędkość robocza maszyny | Bez wykrawania: 8-12 m/min lub 10-30 m/min (opcjonalnie) |
| Metoda testowania maszyny | Testowanie po instalacji z porównaniem rysunku profilu, różnica kontrolowana w granicach 0,5 mm |
| Pozycja | Szczegóły parametru |
|---|---|
| Przetwarzanie ramy | Cała powierzchnia poziomująca wykonana przez wiertarkę |
| Materiał formy | Cr12mov |
| Przetwarzanie formy | Cięcie drutem elektrodowym dla kształtu formy w celu oszczędzania ciśnienia |
| Rozmiar otworu | Zgodnie z wymaganiami klienta |
| Liczba otworów | Zgodnie z wymaganiami klienta |
| Ciśnienie | 20 MPa |
