Szczegóły Produktu:
|
| Nazwa produktu: | Automatyczna blokada zatrzaskowa Selflock o różnej szerokości w jednej maszynie | Materiał rolki: | 45#stal |
|---|---|---|---|
| Moc maszyny: | 3kw | System napędzany: | Łańcuch lub skrzynia biegów |
| Typ cięcia: | Hydrauliczny | Gwarancja: | 2 lata |
| Czas życia: | Ponad 10 lat | ||
| Podkreślić: | Automatyczna maszyna do krycia dachów z zatrzaskiem,Maszyna do profilowania rolek Selflock,Maszyna do blach dachowych o wielu szerokościach |
||
Przebieg pracy
Rozwijarka------podawanie------gięcie------cięcie na długość-----stół odbiorczy
Komponenty maszyny
| Nr | Nazwa | Ilość |
| 1. | Rozwijarka | 1 Zestaw |
| 2. | Maszyna do gięcia | 1 Zestaw |
| 3. | Urządzenie tnące hydrauliczne | 1 Zestaw |
| 4. | Skrzynka sterownicza PLC | 1 Zestaw |
| 5. | Pompa hydrauliczna | 1 Zestaw |
| 6. | Stół odbiorczy | 1 Zestaw |
Rozwijarka
| Typ | Typ ręczny (standard) | Typ hydrauliczny(opcja) |
| Zdjęcie | |
|
| Szerokość | 1250mm | 1500mm |
| Pojemność | Maks. 5 ton | Od 5-15 ton |
| Średnica wewnętrzna | φ508-610mm | φ508-610mm |
| Średnica zewnętrzna | φ1500mm | φ1800mm |
gięcie
| Pozycja | Szczegóły parametrów | ||||||||
| Materiał przetwarzania | GI i PPGI | ||||||||
| Grubość materiału | 0.25-0.8mm | ||||||||
| Rama maszyny | Stal H360, spawanie ukośne, pomiar poziomnicą, aby zapewnić wysoką precyzję ramy | ||||||||
| Panel boczny maszyny |
|
||||||||
| Stacje formujące | 16 stacji (zgodnie z profilem) | ||||||||
| Rolki maszyny |
wysokiej jakości stal kuta nr 45, chromowana na twardo o grubości 0,05 mm |
||||||||
| Wał maszyny | stal nr 45 wysokiej jakości φ70mm po obróbce, | ||||||||
| Przekładki maszyny | toczenie CNC o wysokiej precyzji | ||||||||
| Łożyska maszyny | Łożyska Haerbin (Chiny) lub łożyska międzynarodowe SKF (opcja) | ||||||||
| Układ napędowy | łańcuch 1 calowy lub skrzynia biegów (opcja) | ||||||||
| Moc maszyny | 3kw-11kw (zgodnie z profilem) | ||||||||
| Prędkość robocza maszyny | 8-12m/min lub 10-30m/min (opcja) | ||||||||
| Typ regulacji maszyny | Po zainstalowaniu maszyny przetestujemy ją sami, w porównaniu z rysunkiem profilu, różnica jest kontrolowana w granicach 0,5 mm |
Cięcie
| Typ |
typ ślizgowy z łożyskiem |
| Materiał ostrza | Cr12mov hartowane i szlifowane |
| Obróbka ostrza | cięcie drutem elektroiskrowym, ale górne ostrze nie może być proste. to jest technologia |
| Praca | Typ hydrauliczny |
Stojak
| Typ |
Ręczny |
|
| Długość | 1.5m-2m | 6m lub 12m |
PLC
| Główny element | Szczegóły parametrów |
| PLC |
Delta (standard) lub zgodnie z Twoją prośbą |
| Falownik | Marka chińska (standard) lub zgodnie z Twoją prośbą |
| Ekran dotykowy | Mcgs (standard) lub zgodnie z Twoją prośbą |
| Koder | Marka chińska (standard) lub zgodnie z Twoją prośbą |
| Napięcie/HZ/Faza | 380v/50-60hz/3fazy |
Pompa hydrauliczna
| Główny element | Szczegóły parametrów |
| Silnik |
Marka chińska 3kw lub zgodnie z Twoją prośbą |
| Pompa | Marka chińska lub zgodnie z Twoją prośbą |
| Zawór elektromagnetyczny | Marka chińska lub zgodnie z Twoją prośbą |
| Układ chłodzenia |
Wentylator chłodzący |

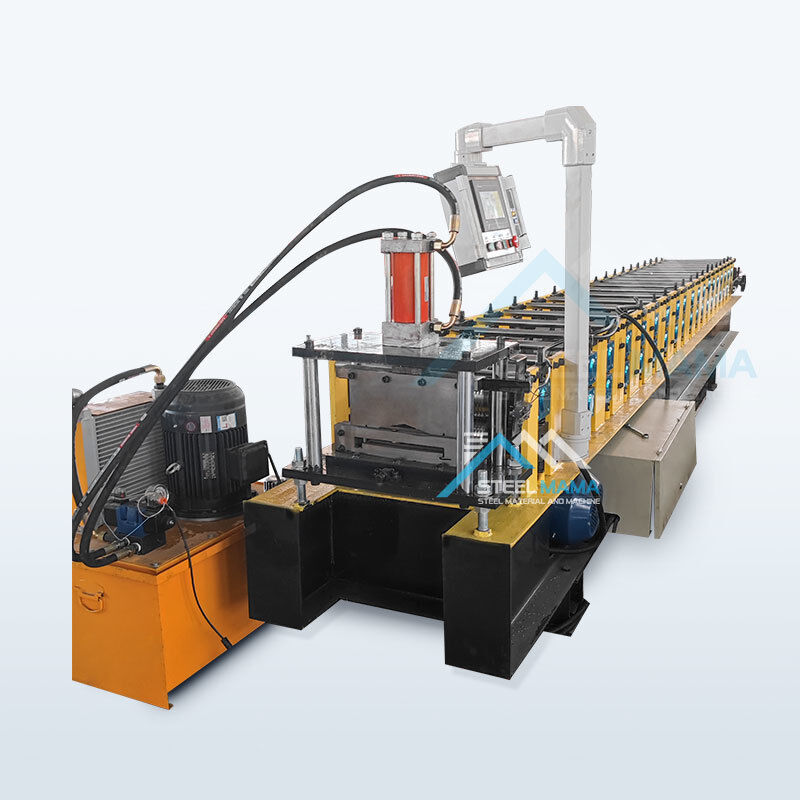

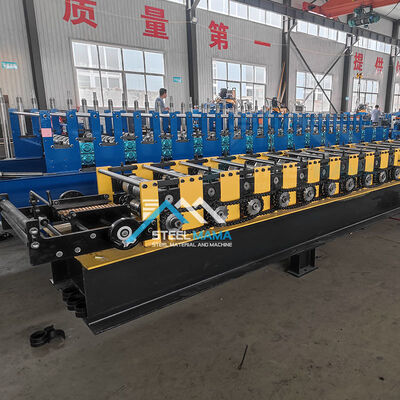

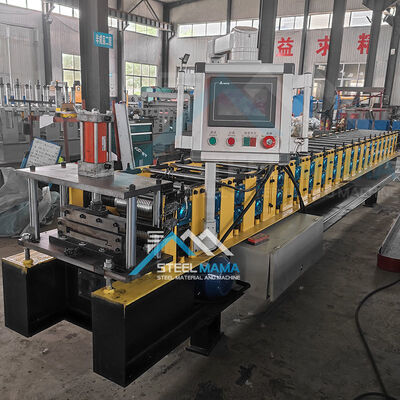

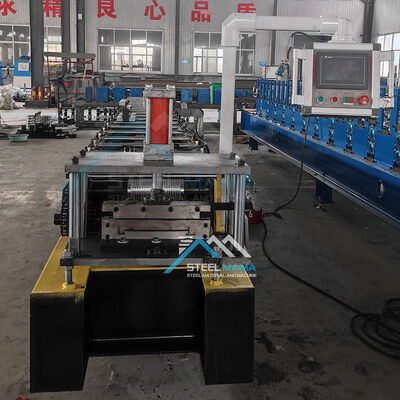

Zdjęcie maszyny
