Szczegóły Produktu:
|
| Nazwa produktu: | Pokrycia dachowe mieszkalne Panel dachowy Sleflock Maszyna do formowania rolek o mocy 3 kW | Materiał rolki: | 45#stal |
|---|---|---|---|
| Moc maszyny: | 3kw | System napędzany: | Łańcuch lub skrzynia biegów |
| Typ cięcia: | Hydrauliczny | Gwarancja: | 2 lata |
| Czas życia: | Ponad 10 lat | ||
| Podkreślić: | Maszyna do samoblokowania dachowych paneli mieszkalnych,Maszyna do tworzenia dachu 3kw,urządzenie do formowania blachy dachowej |
||
Przebieg pracy
Rozwijak------podawanie------formowanie rolkowe------cięcie na długość-----stół wyjściowy
Komponenty maszyny
| Nr | Nazwa | Ilość |
| 1. | Rozwijak | 1 Zestaw |
| 2. | Maszyna do formowania rolek | 1 Zestaw |
| 3. | Hydrauliczne urządzenie tnące | 1 Zestaw |
| 4. | Sterownik PLC | 1 Zestaw |
| 5. | Pompa hydrauliczna | 1 Zestaw |
| 6. | Stół wyjściowy | 1 Zestaw |
Rozwijak
| Typ | Typ ręczny (standard) | Typ hydrauliczny(opcja) |
| Zdjęcie | |
|
| Szerokość | 1250 mm | 1500 mm |
| Pojemność | Maks. 5 ton | Od 5 do 15 ton |
| Średnica wewnętrzna | φ508-610 mm | φ508-610 mm |
| Średnica zewnętrzna | φ1500 mm | φ1800 mm |
formowanie rolkowe
| Pozycja | Szczegóły parametrów | ||||||||
| Materiał przetwarzania | GI i PPGI | ||||||||
| Grubość materiału | 0,25-0,8 mm | ||||||||
| Rama maszyny | Stal H360, spawanie ukośne, pomiar poziomnicą w celu zapewnienia wysokiej precyzji ramy | ||||||||
| Panel boczny maszyny |
|
||||||||
| Stacje formujące | 16 stacji (zgodnie z profilem) | ||||||||
| Rolki maszyny |
Wysokiej jakości stal kuta nr 45, chromowana na twardo o grubości 0,05 mm |
||||||||
| Wał maszyny | Stal nr 45 o średnicy φ70 mm po obróbce, | ||||||||
| Przekładki maszyny | Precyzyjne toczenie CNC | ||||||||
| Łożyska maszyny | Łożyska Haerbin (Chiny) lub łożyska SKF (międzynarodowe) (opcja) | ||||||||
| Układ napędowy | Łańcuch 1 cala lub skrzynia biegów (opcja) | ||||||||
| Moc maszyny | 3 kW - 11 kW (zgodnie z profilem) | ||||||||
| Prędkość robocza maszyny | 8-12 m/min lub 10-30 m/min (opcja) | ||||||||
| Typ regulacji maszyny | Po zainstalowaniu maszyny przetestujemy ją samodzielnie, porównując z rysunkiem profilu, różnica jest kontrolowana w granicach 0,5 mm |
Cięcie
| Typ |
Typ ślizgowy z łożyskiem |
| Materiał ostrza | Cr12mov hartowane i szlifowane |
| Obróbka ostrza | cięcie drutem elektroiskrowym, ale górne ostrze nie może być proste. to jest technologia |
| Praca | Typ hydrauliczny |
Stojak
| Typ |
Ręczny |
|
| Długość | 1,5 m - 2 m | 6 m lub 12 m |
PLC
| Główny element | Szczegóły parametrów |
| PLC |
Delta (standard) lub zgodnie z Twoją prośbą |
| Falownik | Marka chińska (standard) lub zgodnie z Twoją prośbą |
| Ekran dotykowy | Mcgs (standard) lub zgodnie z Twoją prośbą |
| Koder | Marka chińska (standard) lub zgodnie z Twoją prośbą |
| Napięcie/Hz/Faza | 380 V/50-60 Hz/3 fazy |
Pompa hydrauliczna
| Główny element | Szczegóły parametrów |
| Silnik |
3 kW marki chińskiej lub zgodnie z Twoją prośbą |
| Pompa | Marka chińska lub zgodnie z Twoją prośbą |
| Zawór elektromagnetyczny | Marka chińska lub zgodnie z Twoją prośbą |
| Układ chłodzenia |
Wentylator chłodzący |

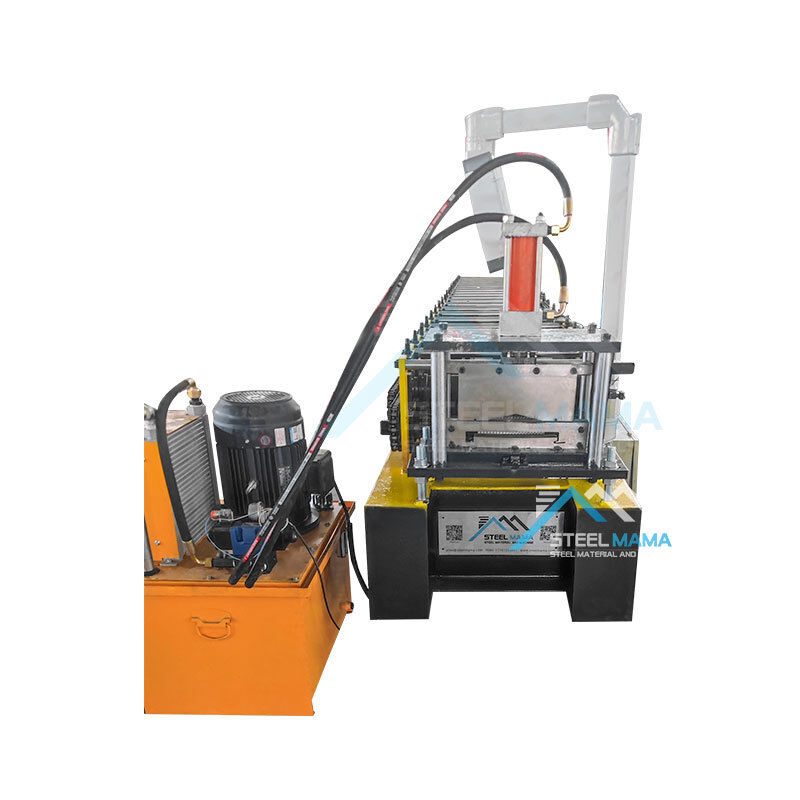

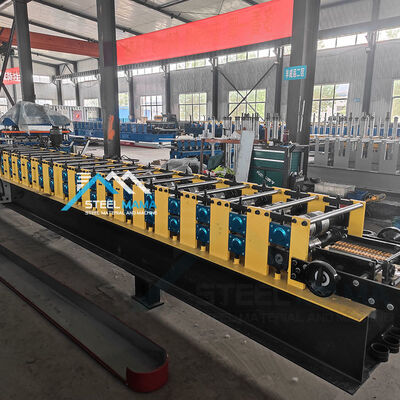

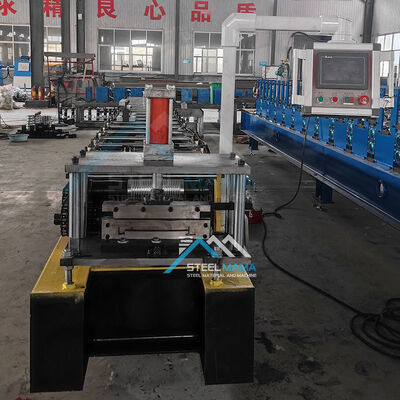

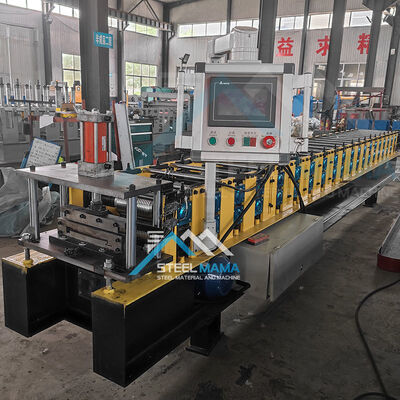

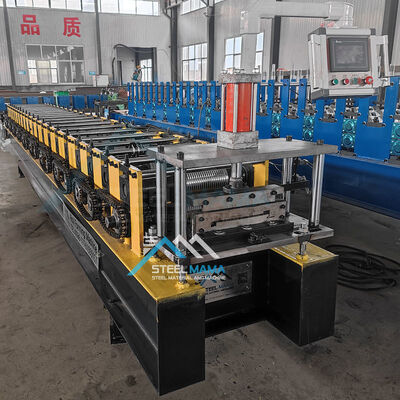

Zdjęcie maszyny
