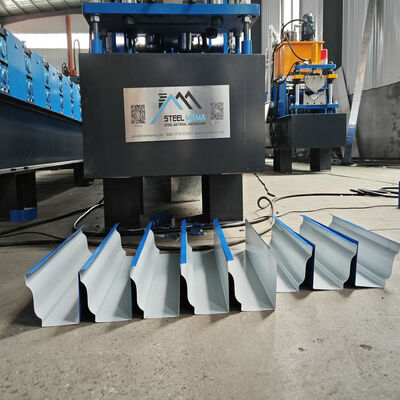

Hydrauliczne cięcie Typ Profil stalowy K Wykonanie rynsztoka Rolowanie Maszyna

Hydrauliczna giętarka do produkcji rynien stalowych typu K

•


• PARAMETRY TECHNICZNE

  Specyfikacje giętarki do rynien

  Maszyna do produkcji rynien bezszwowych	Pozycja	Oferowana specyfikacja
  	Główna maszyna formująca	5K, 6K, 7K, POŁOKRĄGŁE 3”/4”/5”/6”
  		(Każda maszyna wykonuje jeden rozmiar i konfigurację)
  	Szerokość materiału	Zależna od profilu
  	Prędkość walcowania	0-10 m/min (bez czasu cięcia)
  	Grubość materiału	0,3-0,8 mm G250mpa
  	System napędowy	•Górne i dolne rolki napędowe z uretanu dla płynnego, równego, nie skręcającego napędu
  	Rozwijak	Ręczny rozwijak 3 ton (wbudowany w maszynę)
  	Stacje rolek	11 stacji
  	Materiał rolek	Stal kuta 45#, pokryta chromem, pokryta gumą
  	Materiał i średnica wału	50 mm, materiał to stal kuta 45#
  	Moc silnika głównego	3,0 kW
  	Mechanizm cięcia (opcjonalnie)	•Nożyce ręczne z wbudowanym
  		•Zaginarka lub piła tnąca
  	Tolerancja	±1,5 mm/3M
  	Źródło zasilania elektrycznego	220V/380V, 50Hz, 3 fazy
  		Może również spełniać wymagania klienta
  	Sposób napędu	1-calowy łańcuch pojedynczy

  1. Opis

  1. Konstrukcja jest prosta, a wygląd maszyny do rynien jest piękny.

  2. Giętarka do rynien przyjmuje konstrukcję ze stali profilowej i jest przetwarzana jako całość po spawaniu. Posiada

  zdolność silnego obciążenia i stabilnej pracy podczas pracy maszyny.

  3. Wszystkie komponenty maszyny pochodzą od znanych przedsiębiorstw, dzięki czemu bardzo skutecznie zapewniają normalne działanie maszyny.

  4. Jest bardzo łatwa w instalacji i nadaje się do produkcji w fabryce.

  5. Maszyna charakteryzuje się niskim poziomem hałasu i wysoką wydajnością.




  2. Szkic rynny

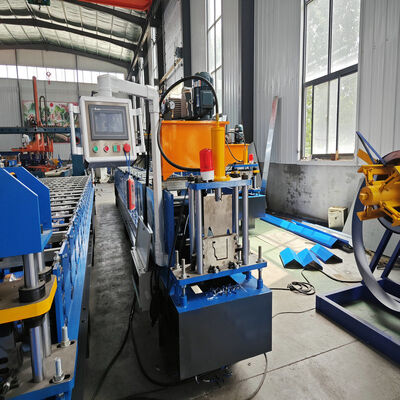

  4. Hydrauliczna giętarka do produkcji rynien stalowych typu K z cięciem technicznym

  Specyfikacje maszyny
  Waga	Około 7000 kg
  Rozmiar	Około 12 m x 1,1 m x 1,2 m (długość x szerokość x wysokość)
  Kolor	Główny kolor: niebieski
  	Kolor ostrzegawczy: żółty
  Odpowiedni surowiec
  Materiał	Zwoje PPGI i PPGL, miedź
  Grubość	0,5-0,7 mm
  Szerokość zwoju	610 mm
  Granica plastyczności	235 MPa
  Główne parametry techniczne
  Średnica wałów rolek formujących	55 mm
  Ilość stacji rolek	25 rzędów
  Prędkość formowania	Około 20 m/min
  Materiał rolek formujących	Stal nr 45, pokryta chromem
  Materiał noża	Stal narzędziowa CR12, po hartowaniu
  System sterowania	PLC i falownik
  Wymagania dotyczące zasilania elektrycznego	Moc silnika głównego: 5,5 kW
  	Moc silnika jednostki hydraulicznej: 5,5 kW
  Napięcie elektryczne	Zgodnie z wymaganiami klienta



  5. Główne komponenty hydraulicznej giętarki do produkcji rynien stalowych typu K z cięciem

  Nr	Nazwa		Ilość	Uwagi
  1	Rozwijak		1 zestaw	Zgodnie z klientem
  2	Główna maszyna	Urządzenie do wstępnego cięcia	1 zestaw	Zgodnie z klientem
  		Urządzenie podające	1 zestaw
  		System formowania	1 zestaw
  		Urządzenie do cięcia końcowego	1 zestaw
  		System hydrauliczny	1 zestaw
  3	Elektryczny system sterowania		1 zestaw
  4	Podpórka/Automatyczny stos		1 zestaw	Zgodnie z klientem
