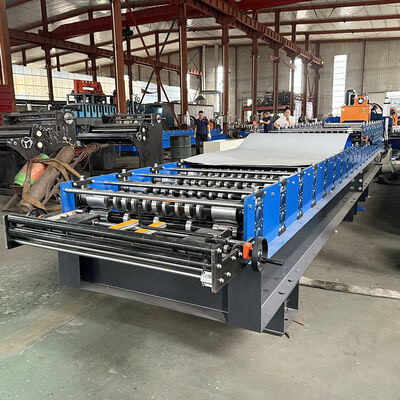

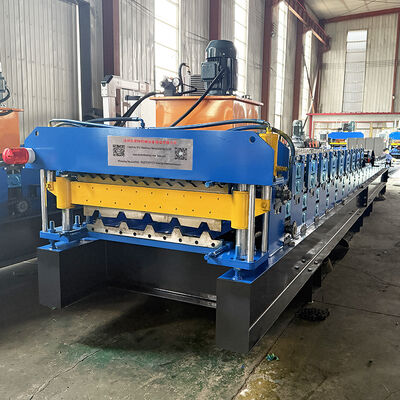

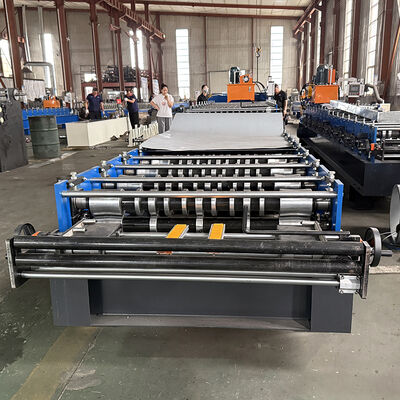

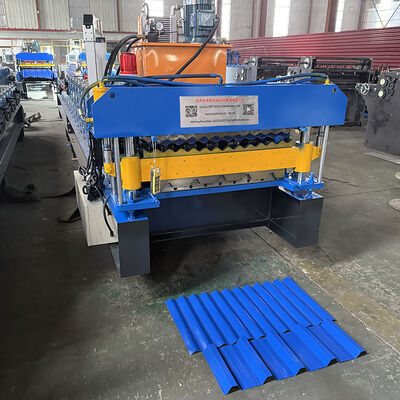

Maszyna do formowania rolek dwuwarstwowych blach dachowych z wysokim żebrem i falistych, popularna w RPA i Zimbabwe

Ręczny rozwijak 5T

Cechy: Trzon i podstawa to dwa elementy rozwijaka, trzon kurczy się i rozszerza za pomocą urządzenia mechanicznego ręcznie, po zamocowaniu cewki do trzonu, następnie umieść cewkę z trzonem z powrotem do podstawy.

Moc: Brak;

Moc otwierania i zamykania segmentów: Mechaniczna;

Moc obrotu segmentu: Ciągnięcie przez system formowania;

Liczba segmentów: 4 szt.

Zakres rozszerzenia segmentu: 460 ~ 520mm;

Wysokość środka trzonu: 0.65m;

Prędkość podawania: zależy od prędkości maszyny do formowania rolek;

Rolki: projektowane przez starszych inżynierów za pomocą oprogramowania Auto-cad, produkowane ze stali wysokiej jakości 45# za pomocą obrabiarek CNC i pokryte twardym chromem;

Wał: produkowany ze stali wysokiej jakości 45# za pomocą obrabiarek CNC;

Rama nośna: ścianka boczna stalowa do prowadzenia podstawy łożyska stacji formowania;

Liczba stacji rolkowych: do 18 grup
Materiał rolek: wysokiej jakości stal 45# polerowana i pokryta chromem HRC55-60°
Materiał wału: wysokiej jakości stal 45# polerowana i pokryta chromem HRC55-60°

Średnica wału: 70mm

Grubość panelu ramy: 14mm

Rama dolna: stal profilowana 36# H

Funkcja: cięcie jest sterowane przez PLC. Główna maszyna automatycznie zatrzymuje się, a następnie następuje cięcie. Po cięciu główna maszyna automatycznie się uruchamia.

Zasilanie: stacja hydrauliczna;

Rama: spawana rama stalowa;

Wyłącznik krańcowy: bezdotykowy przełącznik fotoelektryczny;

Cięcie po formowaniu: cięcie blachy po formowaniu rolkowym na wymaganą długość;

Pomiar długości: automatyczny pomiar długości.

Stacja hydrauliczna

Jest sterowany przez pompę olejową z kołem zębatym. Po napełnieniu zbiornika oleju hydraulicznego olejem hydraulicznym, pompa napędza maszynę tnącą do rozpoczęcia pracy cięcia.

Dopasowanie wyposażenia: System zawiera zestaw zbiornika hydraulicznego, zestaw pompy oleju hydraulicznego, dwie rury hydrauliczne i dwa zestawy zaworów elektromagnetycznych.

Przyjęto komponenty układu hydraulicznego wiodących marek, aby zapewnić stabilność i żywotność, uniknąć wycieków.

Dostarcza moc początkową do przecinarki przez zamknięty zbiornik oleju. Jest wyłączony bez cięcia, co pozwala zaoszczędzić energię.

Automatyczny pomiar długości: jeden element pomiarowy, który jest lekko dociskany do powierzchni blachy stalowej; element będzie się obracał wraz z prędkością ruchu blachy stalowej, a następnie będzie mierzył jej długość; niedokładność długości można łatwo poprawić.

Automatyczny pomiar ilości;

PLC służy do sterowania długością i ilością. Maszyna będzie automatycznie ciąć na długość i zatrzymywać się po osiągnięciu wymaganej ilości;

Panel sterowania: przełącznik przyciskowy, wyświetlacz LED długości i ilości;

Jednostka długości: milimetr;

Funkcja ochrony silnika przed przeciążeniem, przetężeniem systemu, zwarciem;

Wyświetlanie całkowitej długości i całkowitej wyprodukowanej ilości.
