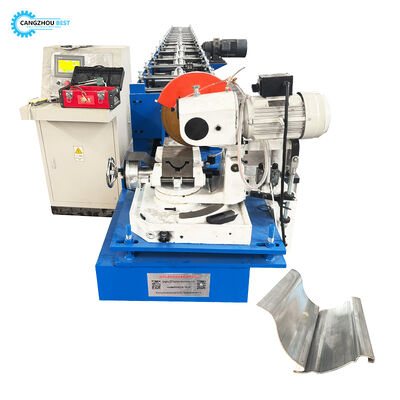

Maszyna do gięcia rolek rynien ze stali nierdzewnej z cięciem piłą

Specjalistyczna maszyna do formowania rolki z żaru do cięcia stali nierdzewnej

Aplikacja maszyny do formowania rolki z żużlu ze stali nierdzewnej

Produkty powstałe z rolki są trwalsze niż tradycyjne rury ppc i nie łatwo się starzeją.
Dzięki temu projekt będzie bardziej zintegrowany i poprawi wizerunek całego projektu.
Maszyna do gięcia rury odprowadzkowej używana do gięcia rury formowanej na rolce, do łączenia rury odprowadzkowej i rury łokciowej.

Przepływ pracy maszyny do formowania rolki z żłobem ze stali nierdzewnej
Decoiler----nożywienie----formujące rolki----wycinanie na długość----tabela wyjściowa

Maszyny do formowania rolek z stali nierdzewnej

Dane techniczne maszyny do formowania rolki z żużlu ze stali nierdzewnej

1) Decoiler
Rodzaj odwiertnika: ręczny odwiertnik
Ręczne rozszerzanie
Odwiert bezpasywny
Pojemność masy: 3 tony

2) Urządzenie do karmienia
Funkcja: Używany do rozpuszczania głowicy cewki i wprowadzania do maszyny formowania.

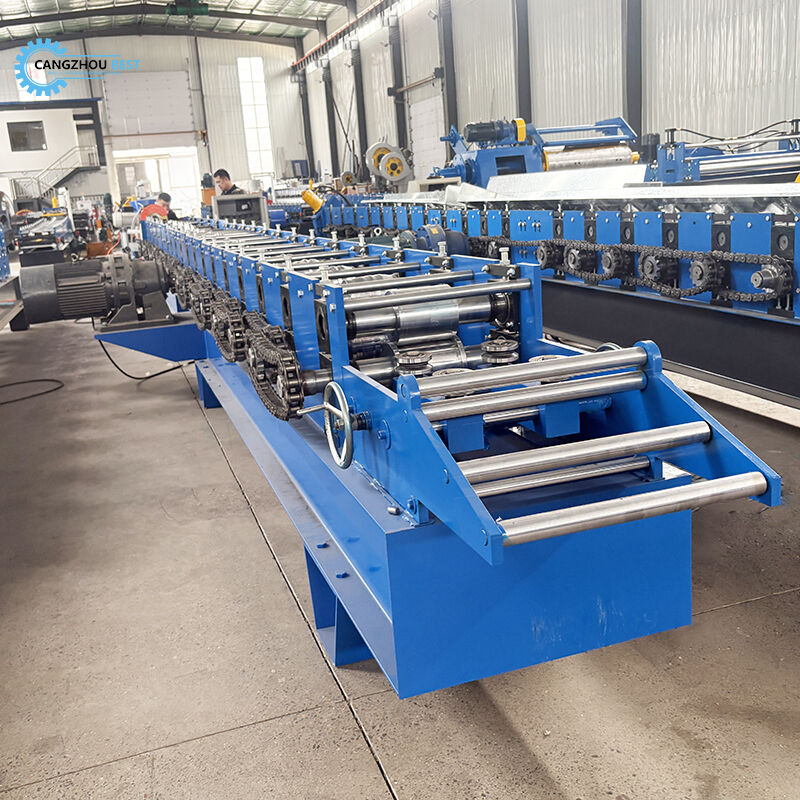

3) Roll Former
Średnica głównej osi głównej: ¢ 76 mm
Wyróbki: 15 grup.
Materiał głównej osi: Stal 45# pierwszej klasy, podgrzewana i ugasiona
Materiał walcowy: Stal wysokiej jakości 45#, proces tłumiony i podgrzany, powierzchnia chromowana 0,05 mm twardą.
Prędkość formowania: 0-15 m/min
Rodzaj nurkowania: łańcuch przesyłowy
Materiał łańcucha: stal 45 stopni.
Stojak ramy maszynowej: stalowa konstrukcja spawana
Baza maszynowa: stal 36# H
Gęstość stali sławnej: S18 mm

Moc główna: 5,5 kW

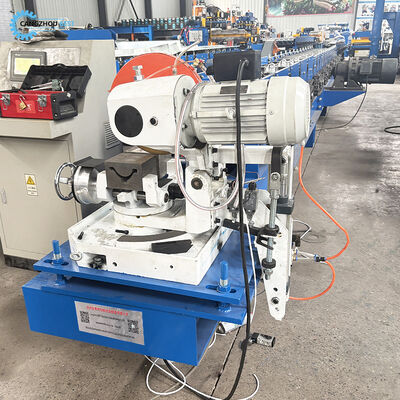

4) Urządzenie do cięcia i stacja hydrauliczna
Rodzaj cięcia: cięcie hydrauliczne
Moc hydrauliczna: około 4 kW

Materiał ostrza hydraulicznego i cięcia: C r12 Mov, proces tłumienia
Tolerancja długości cięcia: +/- 2 mm

5) System elektryczny
napięcie: 380 V, 3 fazy 50 Hz
PLC System sterowania elektrycznego: japoński PLC Board
System sterowania częstotliwością kodera: marka
Ekran dotykowy: marka
Przemiennik: ABB
Wielkość deski sterującej sterownika PLC: 700 mm ((L) x 1000 mm ((H) x 300 mm ((W)

6) Tabela wsparcia
Prosta tabela wsparcia bez zasilania
Do podtrzymania profilu po cięciu
