Szczegóły Produktu:
|
| Nazwa: | PLC sterowana podwójnie profilowa maszyna do formowania płytek dachowych do produkcji | Kolor maszyny: | jako Żądanie |
|---|---|---|---|
| Typ płatności: | T/T LC | Prędkość: | 8-12 m/min |
| Materiał rolki: | 45#stal | Materiał wału: | 45#stal |
| Moc: | 8,5 kW | ||
| Podkreślić: | maszyna do produkcji blach dachowych,maszyna do formowania dachów z blachy metalowej |
||

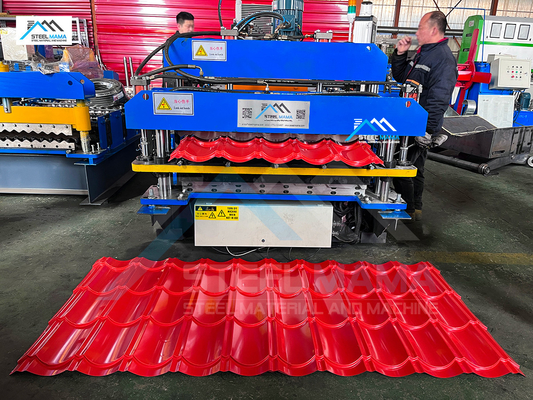

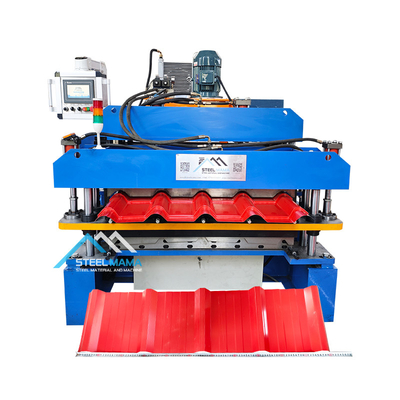

Maszyna do formowania rolek blachy dachowej z podwójnym profilem sterowana przez PLC do produkcji
Różne maszyny do formowania paneli dachowych mogą produkować różne kształty stalowych blach dachowych i ściennych zgodnie z rysunkami profilowymi i wymaganiami klienta. Stalowe blachy dachowe i ścienne to nowe materiały budowlane o różnej grubości i kolorach. Gotowe produkty są wykorzystywane jako dachy i ściany hal sportowych, lotnisk, teatrów, fabryk, magazynów, garaży, centrów wystawowych itp.
Główny parametr
| Nazwa | Model/Nazwa | Ilość | Opis techniczny |
| 1. System odwijaka | Automatyczny odwijak typu ramowego (z kontrolą ultradźwiękową) | 1 zestaw | Typ ramowy, hydraulicznie rozszerzany, silnik elektryczny aktywnie odwijający blachę, z wózkiem na krąg i ramieniem dociskowym. |
| 2. Główny system formowania | Urządzenie do wstępnego cięcia | 1 zestaw |
1. Materiał rolek: stal nr 45 z powłoką chromową. 2. Materiał wału rolki: stal nr 45 3. Typ wewnętrznej konstrukcji wsporczej rolki: kolumna prowadząca 4. Silnik reduktora cykloidalnego napędzający, rolki tylne/przednie napędzane łańcuchem, część rolek górnych/dolnych napędzana zębatkami 5. Materiał ostrza tnącego: stal Cr12 po hartowaniu 6. Materiał matrycy do wykrawania: stal nr 45 po azotowaniu. |
| Urządzenie prowadzące podajnik | 1 zestaw | ||
| Urządzenie do pokrywania folią | 1 zestaw | ||
| System formowania rolkowego | 1 zestaw | ||
| System dociskowy | 2 zestawy | ||
| Urządzenie do cięcia końcowego | 1 zestaw | ||
| Kompletna osłona bezpieczeństwa | 1 zestaw | ||
| 3. System wyjściowy | Stół podporowy | 2 zestawy | Do podtrzymywania gotowej płyty |
| 4. System hydrauliczny | 1 zestaw | Oddzielna stacja hydrauliczna dla maszyny głównej i odwijaka. | |
| 5. Elektryczny system sterowania | 1 zestaw |
1. Sterowanie PLC, automatyczne cięcie na długość za pomocą enkodera 2. Etap obsługi: ekran dotykowy + przyciski 3. Częstotliwość AC do regulacji prędkości |
|
Szczegółowe informacje
Odwijak
Odwijak ręczny 5T
Cechy: Trzon i podstawa to dwa elementy odwijaka, trzon jest kurczony i rozszerzany ręcznie za pomocą urządzenia mechanicznego, po zamocowaniu kręgu na trzonie, krąg z trzonem jest umieszczany z powrotem w podstawie.
Moc: Brak;
Moc otwierania i zamykania segmentów: Mechaniczna;
Moc obrotowa segmentu: Ciągnięcie przez system formowania;
Liczba segmentów: 4 szt.
Zakres rozszerzenia segmentu: 460 ~ 520 mm;
Wysokość środka trzonu: 0,65 m;
Prędkość podawania: zależy od prędkości maszyny do formowania rolkowego;

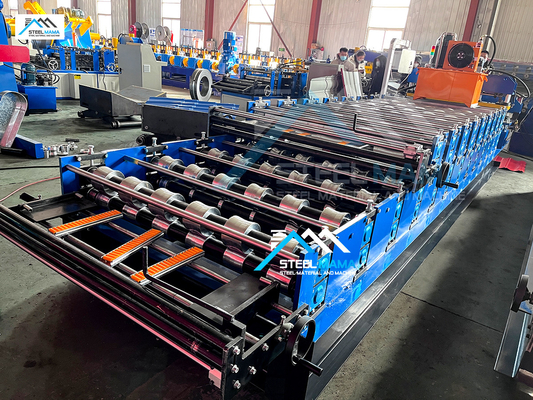

Maszyna do formowania rolkowego
Rolki: projektowane przez starszych inżynierów za pomocą oprogramowania Auto-cad, wykonane ze stali wysokiej jakości 45# na obrabiarkach CNC i pokryte twardym chromem;
Wał: wykonany ze stali wysokiej jakości 45# na obrabiarkach CNC;
Rama wsporcza: ściana boczna stalowa do prowadzenia podstawy łożyska stacji formowania;
Liczba stacji rolkowych: do 18 grup
Materiał rolek: wysokiej jakości stal 45# polerowana i pokryta chromem HRC55-60°
Materiał wału: wysokiej jakości stal 45# polerowana i pokryta chromem HRC55-60°
Średnica wału: 70 mm
Grubość panelu ramy: 14 mm
Rama dolna: stal profilowana 36#
Urządzenie tnące
Funkcja: ruch tnący jest sterowany przez PLC. Maszyna główna zatrzymuje się automatycznie, a następnie następuje cięcie. Po cięciu maszyna główna automatycznie się uruchamia.
Zasilanie: stacja hydrauliczna;
Rama: spawana rama stalowa;
Wyłącznik krańcowy: bezdotykowy wyłącznik fotoelektryczny;
Cięcie po formowaniu: cięcie blachy po formowaniu rolkowym na wymaganą długość;
Pomiar długości: automatyczny pomiar długości.
System hydrauliczny
Stacja hydrauliczna
Jest sterowana przez pompę olejową z kołem zębatym. Po napełnieniu zbiornika oleju hydraulicznego, pompa napędza maszynę tnącą do rozpoczęcia pracy cięcia.
Dopasowanie wyposażenia: System zawiera zestaw zbiornika hydraulicznego, zestaw pompy oleju hydraulicznego, dwie rury hydrauliczne i dwa zestawy zaworów elektromagnetycznych.
Zastosowano komponenty systemu hydraulicznego wiodących marek, aby zapewnić stabilność i żywotność, unikając wycieków.
Dostarcza początkową moc do przecinarki przez zamknięty zbiornik oleju. Jest wyłączony, gdy nie jest cięty, co pozwala zaoszczędzić energię.
Elektryczny system sterowania
Automatyczny pomiar długości: jeden element pomiarowy, który jest lekko dociskany do powierzchni blachy stalowej; element ten toczy się wraz z ruchem blachy stalowej, a następnie mierzy jej długość; niedokładność długości można łatwo poprawić.
Automatyczny pomiar ilości;
PLC służy do sterowania długością i ilością. Maszyna automatycznie tnie na długość i zatrzymuje się po osiągnięciu wymaganej ilości;
Panel sterowania: przełącznik przyciskowy, wyświetlacz LED długości i ilości;
Jednostka długości: milimetr;
Funkcja ochrony przed przeciążeniem silnika, nadprądem systemu, zwarciem;
Wyświetlanie całkowitej długości i całkowitej wyprodukowanej ilości.
