Szczegóły Produktu:
|
nazwisko: | Maszyna do formowania rolek dachowych z kolorową glazurą typu bambusowego | Użycie: | Budynek |
---|---|---|---|
Gwarancja: | 2 lata | napięcie: | 380v |
Prędkość: | 5-6m/min | Miejsce pochodzenia: | Hebei, Chiny |
Waga: | 8T | Sposób jazdy: | 1,0 calowy pojedynczy łańcuch |
Władza: | 7,5 kW | System sterowania: | Kontrola PLC |
Podkreślić: | maszyna do formowania rolek dachowych,maszyna do formowania dachówek ze stali |
Bamboo Typ Kolorowe Szklane dachówki płytki Roll Forming Making Machine
1Główna specyfikacja techniczna
A. Ogólne
Odpowiedni materiał | PPGI, GI, HRB60 lub równoważny |
Gęstość materiału | 0.2-0.6 mm |
Długość arkusza | Długość można ustawić według potrzeb. |
Wycinanie | Automatycznie zatrzymać i cięcie, gdy przychodzi do zestawu |
B. Szczegóły składników
Materiał walcowy | Wysokiej jakości, 45-stanowa, wykuta stal, chromowana, 0,05 mm. |
Ramka główna | Stal 300H, bardziej stabilna i bez drżenia. |
Płytka środkowa | Używamy grubszych płyt, aby zapewnić stabilność. |
Kroki w kierunku tworzenia | 11-16, zgodnie z rysunkiem. |
Materiał wału | Φ70 mm, wysokiej jakości stal 45#. |
Wycinanie | Cr12, twardość HRC60-62. |
2Szczegóły maszyny:
1) DECOILER
(1) Maksymalna szerokość: 1500 mm
(2) Średnica wewnętrzna: Φ450 Φ550 mm
(3) Przedział zewnętrzny: 1500 mm
(4) Maksymalna pojemność ładunkowa: 5000 kgs
2) maszyna do formowania rolek
(1) Grubość materiału: 0,3-0,8 mm PPGI i GI
(2) Liczba stacji rolkowych: 12 stacji rolkowych
(3) Materiał do walcowników: stal o wysokiej jakości 45* wypolerowana i pokryta chromem HRC58-62°
(4) Materiał do wału: stal o wysokiej jakości 45° wypolerowana i pokryta chromem HRC58-62°
(5) Średnica wału: 70 mm
3)Urządzenie do naciskania i odcinania
(1)Materiał do wytwarzania modularnej stali CR12 po obróbce
(2) Twardość do obróbki cieplnej:HRC58-62°
(3) Rodzaj odcięcia: hydrauliczne, automatyczne odcięcie
(4) Silnik do hydraulicznego stoiska: 4kw
(5) Materiał narzędzia prasowego: stal Cr 12 po obróbce cieplnej
4)Tabela wyjściowa:
(1)Bez zasilania
2) Długość: 2 m
3. Przepływ pracy:
Decoiler----- podawanie----- maszyna do formowania rolek----- tłoczenie i cięcie----- tabela wyjściowa
4. Składnik:
Komponent do maszyny do formowania płytek ze szklanych dachów | |||
Nazwa | Ilość | Jednostki | |
Odwieszki | 1 | Zestaw | |
Główna maszyna | Urządzenie do karmienia | 1 | Zestaw |
System formowania rolki | 1 | Zestaw | |
Sprzęt do cięcia | 1 | Zestaw | |
System hydrauliczny | 1 | Zestaw | |
Elektryczny system sterowania | 1 | Zestaw | |
Wspieracz/automatyczny zestawiacz | 1 | Zestaw |

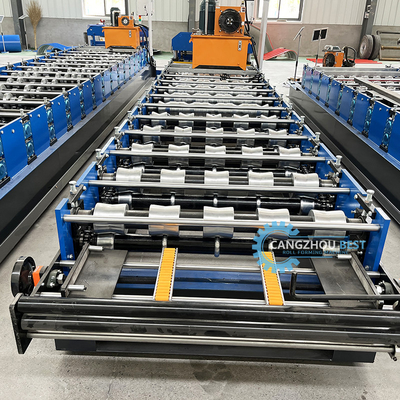

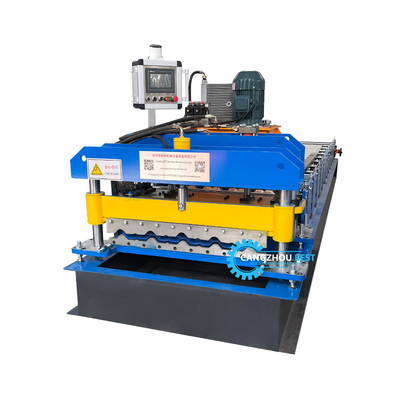

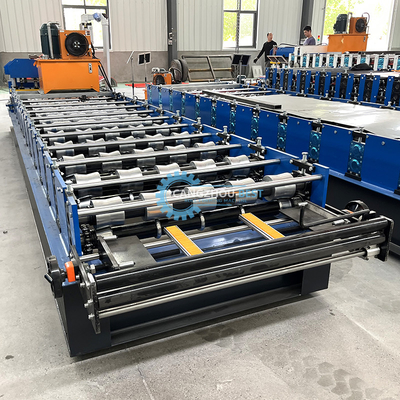

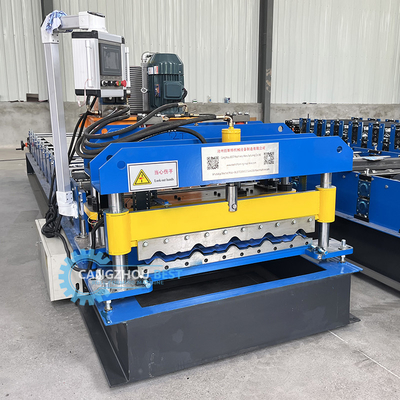

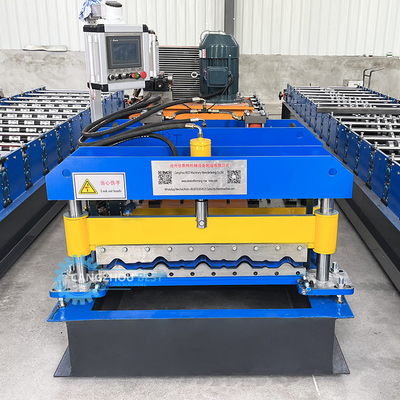

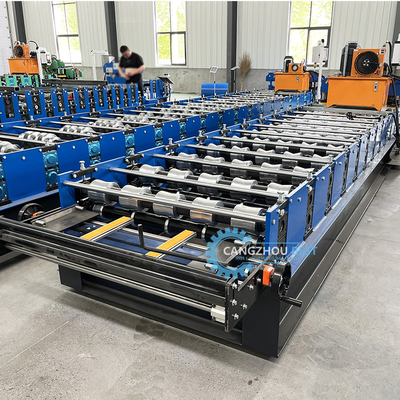

5Zdjęcia maszynowe:
