Szczegóły Produktu:
|
| Nazwa produktu: | Cięcie hydrauliczne automatycznie zmienia rozmiar maszyny do formowania płatwi CZU | Wymiar maszyny: | 10mx1,8mx1,4m |
|---|---|---|---|
| System napędzany: | Łańcuch lub skrzynia biegów | System sterowania: | PLC |
| Gwarancja: | 2 lata | Czas życia: | Ponad 10 lat |
| Podkreślić: | Hydrauliczna maszyna do formowania rolek płatwi,automatyczna maszyna do formowania rolek ze zmianą rozmiaru,maszyna do formowania płatwi C Z U |
||

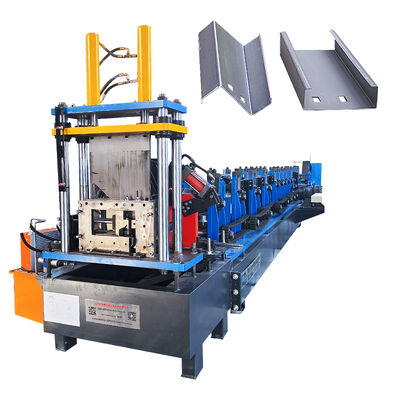

Cięcie hydrauliczne automatycznie zmienia rozmiar maszyny do formowania płatwi CZU
Cięcie hydrauliczne automatycznie zmienia rozmiar maszyny do formowania płatwi CZU Zaleta:

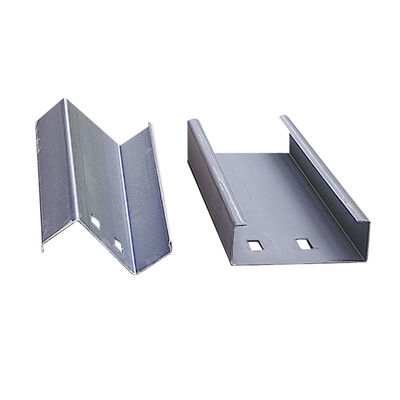

Jedna maszyna może wyprodukować płatew CZU w zakresie rozmiarów 80–300 mm, maszyna może automatycznie zmieniać rozmiar, oszczędzając koszty i przestrzeń.
Cięcie hydrauliczne automatycznie zmienia rozmiar maszyny do formowania płatwi CZU. Przepływ roboczy
Rozwijak ----- podawanie ----- poziomowanie ------ formowanie rolkowe ------ wykrawanie ----- cięcie ---- stół wyjściowy
Cięcie hydrauliczne automatycznie zmienia rozmiar maszyny do formowania płatwi CZU. Element maszyny
| Zwijacz | 1 zestaw |
| Urządzenie poziomujące | 1 zestaw |
| Maszyna do formowania | 1 zestaw |
| urządzenie dziurkujące | 1 zestaw |
| Urządzenie tnące | 1 zestaw |
| Skrzynka sterownicza PLC | 1 zestaw |
| Stacja pomp hydraulicznych | 1 zestaw |
| Stół wsparcia produkcji | 1 zestaw |
Rozwijak
| Typ | Typ ręczny (standardowy) | Typ hydrauliczny(opcja) |
| Zdjęcie | ||
| Szerokość | 500mm | 600mm |
| Pojemność | 5000kg | 5000kg-8000kg |
| Średnica wewnętrzna | 450-550 mm | 450-550 mm |
| Zewnętrzny wymiar | 1500mm | 1800 mm |

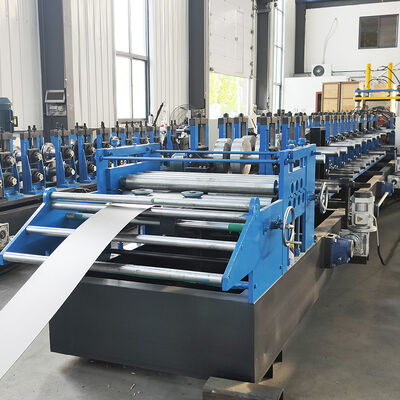

maszyna do formowania rolek
(1) Grubość materiału: 1-3 mm
(2) Rolki: 12 grup
(3) Materiał na rolki: stal Gcr15 polerowana i powlekana hartowaniem HRC55-60°
(4) Materiał na wał: stal #45 po obróbce
(5) Średnica wału: 80 mm
(6) Grubość panelu ramy: 20 mm
(7) Rama dolna: stal o przekroju H 36#
(8) Moc silnika: 11 kW
(9) Prędkość walcowania: 8-10 m/min
(10) Typ napędzany: 2-łańcuchowy
Urządzenie wykrawające
| Przedmiot | Szczegóły parametru |
| Obróbka ramek | cała powierzchnia wyrównująca jest wykonywana za pomocą wiertarki |
| Materiał formy | Cr12mov |
| Obróbka form | cięcie elektrodą drutową dla kształtu formy, pozwoli to zaoszczędzić ciśnienie |
| Rozmiar otworu | Zgodnie z Twoją prośbą |
| Numer otworu | Zgodnie z Twoją prośbą |
| Ciśnienie | 20Mpa |

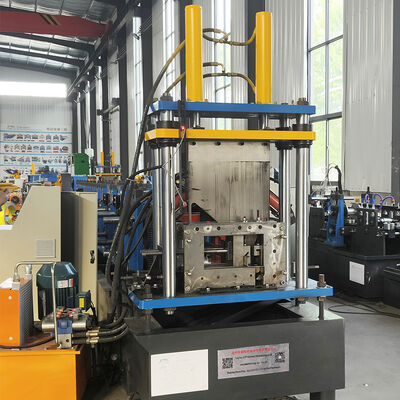

Urządzenie tnące
| Typ |
Cięcie form |
| Materiał ostrza | Hartowanie i szlifowanie Cr12mov |
| Obróbka ramek |
cała dolna rama jest szlifowana w celu uzyskania wysokiej precyzji |
| Obróbka ostrza | cięcie drutem elektrodowym, ale produkt końcowy jest czysty po cięciu, kształt produktu to technologia |
| Pracujący | Typ hydrauliczny |
Układacz
| Typ |
Podręcznik |
|
| Długość | 2 sztuki, długość regulowana | zgodnie z Twoimi wymaganiami |
PLC
| Główny przedmiot | Szczegóły parametru |
| PLC |
Delta (standard) lub zgodnie z Twoją prośbą |
| Falownik | Marka chińska (standard) lub zgodnie z Twoją prośbą |
| Ekran dotykowy | Mcgs (standard) lub zgodnie z Twoją prośbą |
| Koder | Marka chińska (standard) lub zgodnie z Twoją prośbą |
| Napięcie/HZ/faza | 380 V/50-60 Hz/3 fazy |
Pompa hydrauliczna
| Silnik |
Marka 3 kW w Chinach lub zgodnie z Twoją prośbą |
| Pompa | Marka chińska lub zgodnie z Twoją prośbą |
| Zawór elektromagnetyczny | Marka chińska lub zgodnie z Twoją prośbą |
| Układ chłodzenia |
Wentylator chłodzący |
