Szczegóły Produktu:
|
| Nazwa produktu: | Materiały budowlane Maszyny CZ Maszyna do formowania rolek płatwi CZ dla budownictwa | Kolor: | Niebieski lub jako twoja prośba |
|---|---|---|---|
| Prędkość maszyny: | 10 m / min | Wymiary urządzenia: | 7,5m x 1,8m x 1,4m |
| Moc maszyny: | 11 kW + 5,5 kW | System napędzany: | Łańcuch lub skrzynia biegów |
| System sterowania: | PLC | Rodzaj cięcia: | Hydrauliczny |
| Gwarancja: | 2 lata | Czas życia: | ponad 10 lat |
| High Light: | c maszyna do formowania rolek kanałowych,maszyna do formowania rolek ze stalową ramą |
||
Maszyny do materiałów budowlanych Maszyna do formowania rolek CZ płatwi
Zalety automatycznej płatwi typu CZ automatycznej zmiany rozmiaru są następujące:
1. Produkuj różną wielkość płatwi bez zmieniania rolek lub przekładek.
2. Nie ma potrzeby wymiany noża na inny rozmiar.
3. Łatwa obsługa, niskie koszty utrzymania
4. Nieskończony rozmiar (dowolny rozmiar w zakresie maszyny), pomaga oszczędzać materiał
5. Opcjonalny otwór do dziurkowania w dowolnej pozycji strony środnika płatwi i strony kołnierza
Przepływ pracy
Rozwijak ----- podawanie ----- poziomowanie ------ formowanie rolek ------ wykrawanie ----- cięcie ---- stół wyjściowy
Komponent maszyny
| Odwijak | 1 zestaw |
| Niwelator | 1 zestaw |
| Maszyna do formowania | 1 zestaw |
| urządzenie wykrawające | 1 zestaw |
| Urządzenie tnące | 1 zestaw |
| Skrzynka sterująca PLC | 1 zestaw |
| Hydrauliczna stacja pomp | 1 zestaw |
| Stół wsparcia produkcji | 1 se |
Rozwijak
| Rodzaj | Typ ręczny (standard) | Typ hydrauliczny (opcja) |
| Zdjęcie | ||
| Szerokość | 500 mm | 600 mm |
| Pojemność | 5000 kg | 5000 kg-8000 kg |
| Wewnętrzna średnica | 450-550 mm | 450-550 mm |
| Zewnętrzny dimater | 1500 mm | 1800 mm |
maszyna do formowania rolek
| Pozycja | Szczegół parametru | ||||||
| Przetwarzanie materiału | GI i czarne cewki | ||||||
| Grubość materiału | 1-3 mm (standard), 3-5 mm (dostosowany) | ||||||
| Rama maszyny | Stal 360 # H, Przyjmij spawanie po przekątnej, pomiar przyrządu poziomującego, aby upewnić się, że ostateczna rama jest bardzo precyzyjna | ||||||
| Panel boczny maszyny |
| ||||||
| Formowanie stacji | 13-18 stacji (w zależności od grubości materiału) | ||||||
| Rolki maszynowe | wysokiej jakości kuta stal Gcr15 (materiał łożyska), twarde hartowanie i twarde chromowanie o grubości 0,05 mm | ||||||
| Wał maszynowy | po obróbce stal gard80-90 mm o wysokości 45 mm, | ||||||
| Przekładki maszynowe | Tokarka CNC w precyzyjnym cięciu elektrodą drutową | ||||||
| Łożyska maszynowe | Łożysko China Haerbin lub łożysko międzynarodowe SKF (opcja) | ||||||
| Układ jezdny | 2-calowy łańcuch lub skrzynia biegów (opcja) | ||||||
| Moc maszyny | 7,5 kW-22 kW (w zależności od wielkości i grubości) | ||||||
| Prędkość robocza maszyny | bez wykrawania: 8-12 m / min lub 10-30 m / min (opcja) | ||||||
| Metoda testowania maszyny | Po instalacji maszyny sami ją przetestujemy, porównamy z rysunkiem profilu, różnica jest kontrolowana w 0,5 mm |
Urządzenie wykrawające
| Pozycja | Szczegół parametru |
| Przetwarzanie ramki | cała powierzchnia poziomująca jest wykonana za pomocą wiertarki |
| Materiał formy | Cr12mov |
| Obróbka pleśni | cięcie elektrod drutem dla kształtu formy pozwoli zaoszczędzić ciśnienie |
| Rozmiar dziury | Zgodnie z Twoją prośbą |
| Numer otworu | Zgodnie z Twoją prośbą |
| Nacisk | 20Mpa |
Urządzenie tnące
| Rodzaj | Cięcie formy |
| Materiał ostrza | Cr12mov hartowanie i mielenie |
| Przetwarzanie ostrza | cięcie elektrodą drutową, ale produkt końcowy jest czysty po cięciu, kształt produktu to technologia |
| Pracujący | Typ hydrauliczny |
Układarka
| Rodzaj | podręcznik | Auto (opcja) |
| Długość | 2 sztuki, długość jest regulowana | zgodnie z twoimi wymaganiami |
PLC
| Główny przedmiot | Szczegół parametru |
| PLC | Delta (standard) lub zgodnie z twoją prośbą |
| Falownik | Marka chińska (standard) lub zgodnie z twoją prośbą |
| Ekran dotykowy | Mcgs (standard) lub zgodnie z twoją prośbą |
| Enkoder | Marka chińska (standard) lub zgodnie z twoją prośbą |
| Napięcie / HZ / Faza | 380v / 50-60Hz / 3 fazy |
Pompa hydrauliczna
| Główny przedmiot | Szczegół parametru |
| Silnik | Marka 3kw w Chinach lub zgodnie z twoją prośbą |
| Pompa | Marka chińska lub zgodnie z twoją prośbą |
| Elektrozawór | Marka chińska lub zgodnie z twoją prośbą |
| System chłodzenia | Wentylator chłodzący |

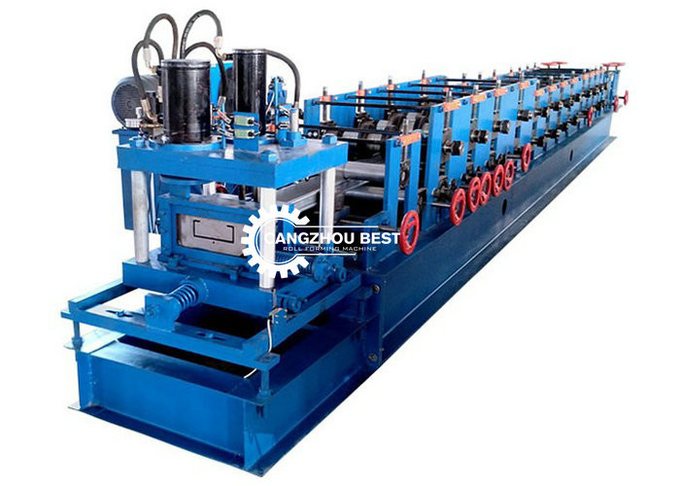

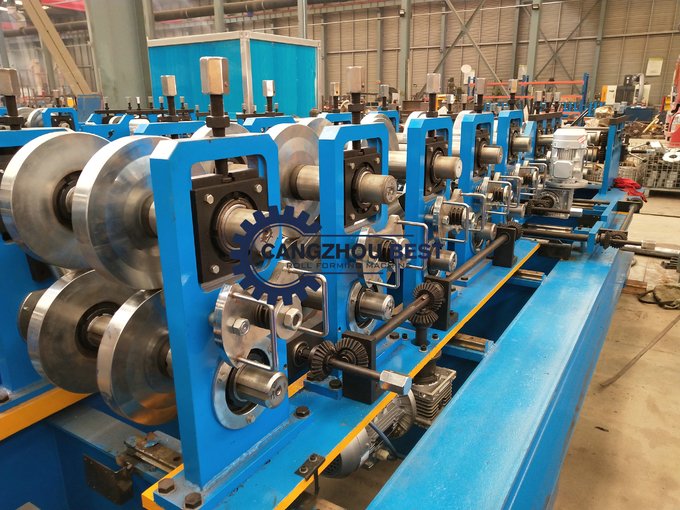

Zdjęcie maszyny
Cechy automatycznej, szybko wymiennej maszyny do formowania płatwi walcowej CZ:
1) Konstrukcja jest prosta, a wygląd maszyny jest piękny, ponieważ po spawaniu przyjmujemy konstrukcję stalową i proces jako całość. ma zdolność silnego obciążenia i stabilnej pracy podczas pracy maszyny.
2) Wszystkie komponenty maszyny pochodzą od znanych firm, dzięki czemu bardzo skutecznie zapewniają normalne funkcjonowanie maszyny.
3) Stosujemy automatyczne formowanie i cięcie z ustaloną długością, aby zagwarantować precyzję długości, a gotowy produkt czysty bez deformacji.
4) Instalacja urządzenia jest bardzo łatwa i nadaje się do produkcji w fabryce.
5) Maszyna ma cechy niskiego hałasu i wysokiej wydajności.
